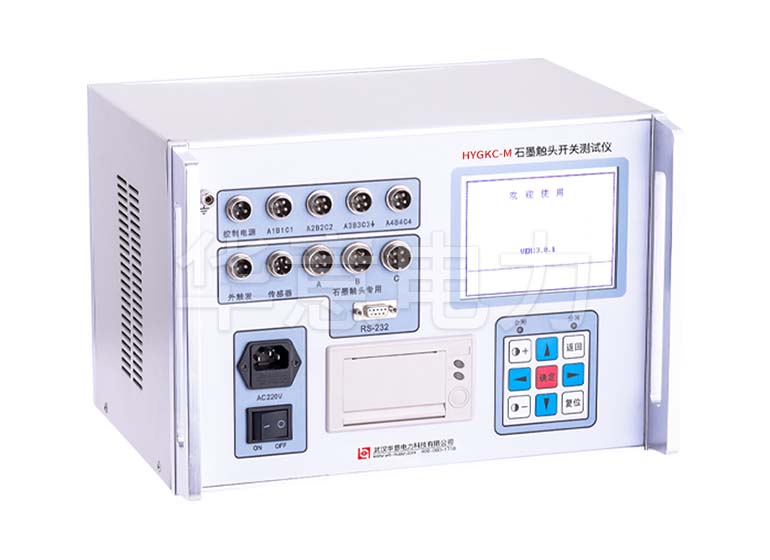

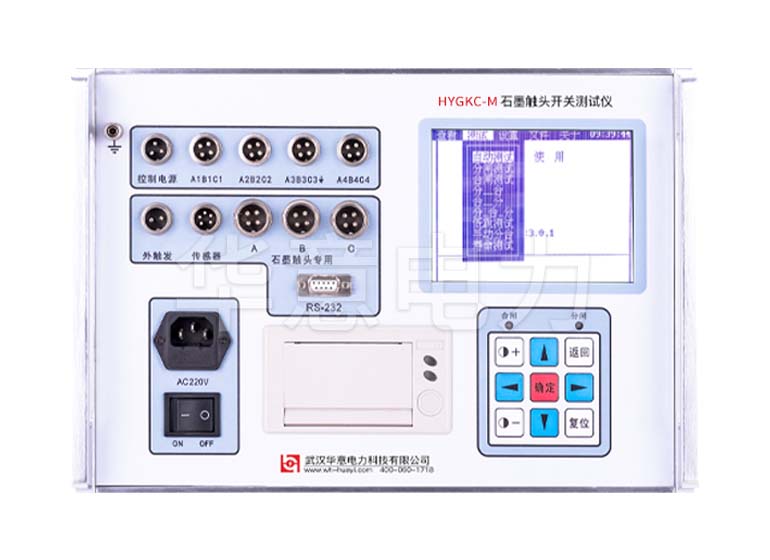

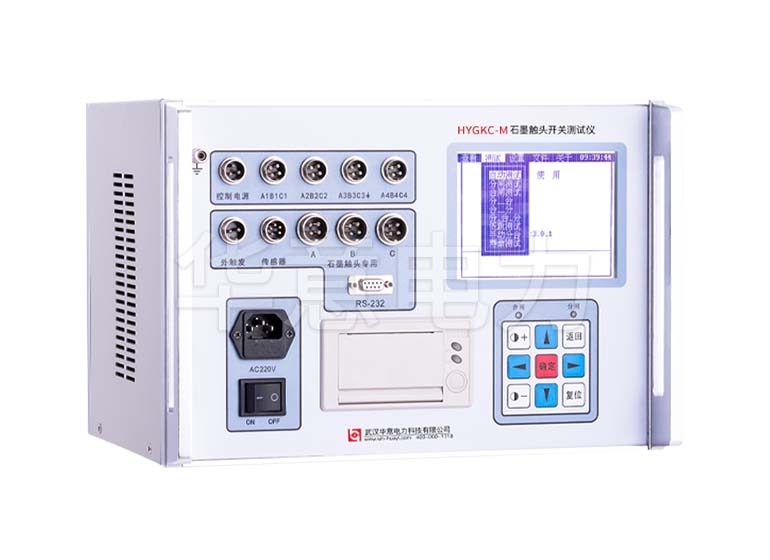

HYGKC-M石墨觸頭開關測試儀（石墨觸頭）是為適應各種特殊高壓開關動作特性測試的需要，開發研製的專用儀器。它以高端工控機為核心，內置800MHZ高速處理器，開機僅需10秒。其主要特點是，除了滿足市場上一般的高壓開關的動特性測試外，還滿足西門子石墨觸頭開關的測試，能可靠測試石墨觸頭開關6個斷口的動態電阻波形。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果並打印輸出，具有智能化、功能多、數據準確、抗幹擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用於各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。適用於國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。本儀器最大的不同在於可以配置通用測速傳感器(加速度傳感器)。傳統的測速傳感器通常用滑線電阻器或光電傳感器(分光柵和光電編碼器兩種)，這幾種都由運動和靜止兩部分組成。測速時，分別安裝於開關的運動部件(動觸頭或提升杆)和靜止部件(將軍帽座或開關基座)上，而且配合要好。這樣，針對不同的開關就需要製作很多不同的安裝支架，現場安裝和拆卸都很困難。經過多年的研究，將加速度技術運用於開關測速中，解決了開關現場測速傳感器安裝難、配合難、測試難的技術難題，通用傳感器現場安裝方便、簡單、易於操作。

產品別稱：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀、高壓開關動特性測試儀。

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或複印行為，將追究法律責任
　　2.了解更多91看片视频APP下载產品信息請進入產品中心。服務熱線：400-060-1718

1. 適用於國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關；

2. 直線行程傳感器，旋轉傳感器，安裝極為方便，簡捷；

3. 主機大屏幕、直透式、背景光液晶，對比度電子調節。全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜；

4. 主機可存儲多組現場分、合閘試驗結果，機內實時時鍾，便於存檔保存試驗日期、時間；

5. 內置快速微型打印機，打印所有數據及圖譜；

6. 儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析；

性能介紹：

1. 時間：12個普通金屬斷口的固有分、合閘時間。同相同期，相間同期；

2. 重合閘：每斷口的合－分，分－合,分-合-分過程時間:一分時間、一合時間、二分時間、金短時間、無電流時間值；

3. 彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值；

4. 速度：剛分、剛合速度，最大速度，時間－行程特性曲線；

5. 電流：分、合閘線圈的分、合閘電流值、電流波形圖；

6. 動作電壓：機內提供DC30～250V／20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值；
