YDTW-100kVA/500kV 工頻試驗變壓器成套試驗裝置
100kVA/500kV工頻試驗變壓器成套試驗裝置主要用於互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。
參考標準:DL/T 1476-2023

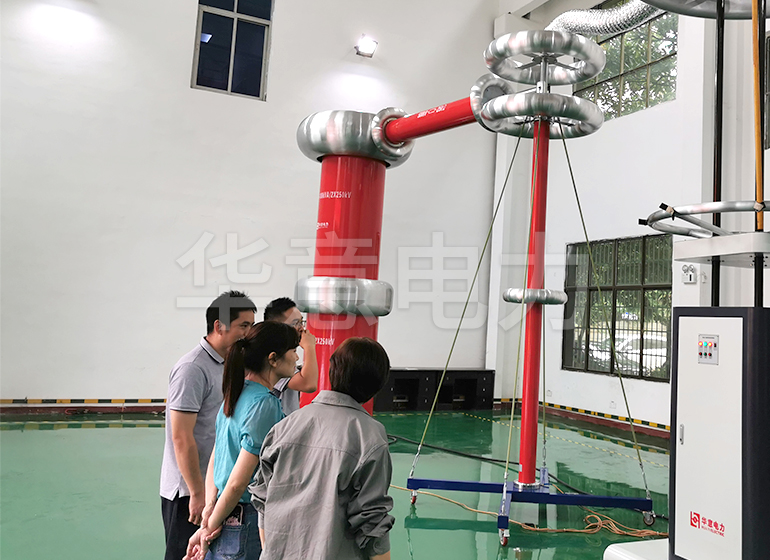

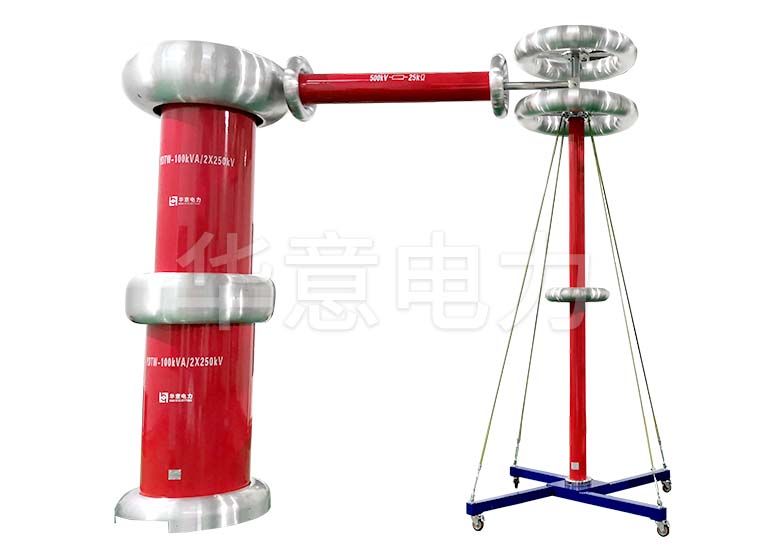

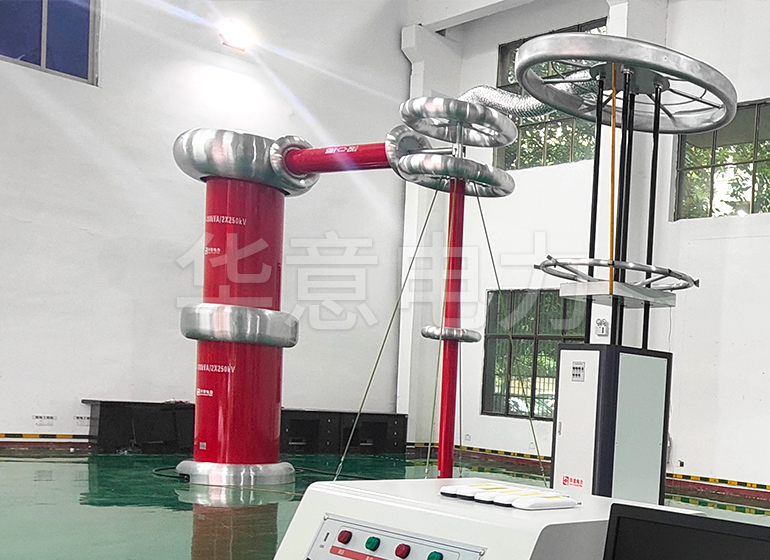

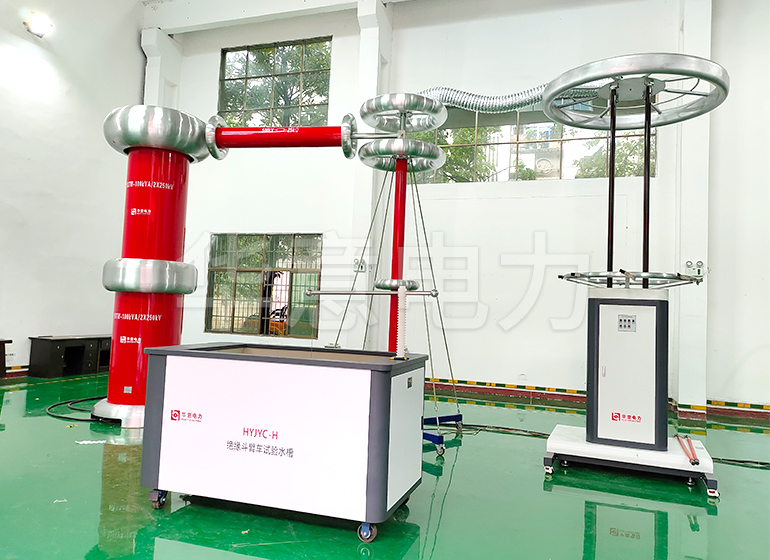

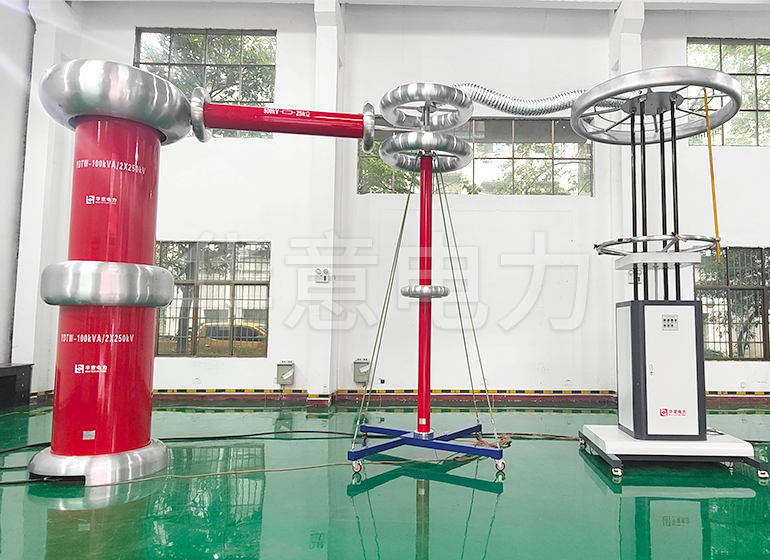

YDTW-100kVA/500kV 工頻試驗變壓器成套試驗裝置主要用於互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。100kVA/500kV工頻試驗變壓器成套試驗裝置設備的試驗對象為主要為容性試品,同時也考慮了阻性和感性試品。該設備方案是利用工頻串級試驗變壓器產生工頻高電壓,設備由二台組成,組成500kV/0.3A 高電壓試驗裝置。
產品別稱:試驗變壓器,工頻試驗變壓器成套試驗儀器,工頻試驗變壓器成套試驗設備。
使用條件:
海拔高度 | ≤1000m |
環境溫度 | -15℃~+40℃ |
最大日溫差 | ≤25℃ |
空氣相對濕度 | ≤90%(20℃) |
耐地震能力 | ≤8級 |
地麵水平加速度3.0m/s2 | 地麵垂直加速度1.5m/s2 |
電源電壓的波形為實際正弦波,波形畸變率<3% | |
設有一可靠接地點接地電阻 | <0.5Ω |
遵循技術標準
試驗變壓器 | JB/T9641 |
電抗器 | GB10229 |
電力變壓器 | GB1094.1~GB1094.5 |
高壓輸變電設備的絕緣與配合 | GB/T.311.1 |
高電壓試驗技術第一部分 一般試驗要求 | GB/T16927.1 |
高電壓試驗技術第二部分 測量係統 | GB/T16927.2 |
變壓器和電抗器的聲級測量 | GB7328 |
局部放電測量 | GB/7354 |
電力變壓器試驗導則 | GB/T509 |
變壓器油 | GB2536 |
耦合電容器及電容分壓器訂貨技術條件 | JB/T563 |
耦合電容器及電容分壓器 | JB/T8169 |
外殼防護等級 | GB4208 |
包裝儲運圖示標誌 | GB/T191 |
高壓試驗裝置通用技術條件 第2部分:工頻高壓試驗裝置 | DL/T 848.2 |
高壓試驗裝置通用技術條件 第3部分:無局放試驗變壓器 | DL/T 848.3 |
變壓器、高壓電器和套管的接線端子 | GB5273 |
電站電氣部分集中控製裝置通用技術條件 | GB/T11920 |
高電壓試驗技術 | IEC60-1 |
高電壓測試設備通用技術條件 第1部分:高電壓分壓器測量係統 | DL/T 846.1 |
總體技術要求:
額定輸出容量 | 100kVA |
額定輸出電壓 | 500kV |
額定輸出電流 | 0.25A |
額定輸入電壓 | 0.38kV |
短路阻抗 | <18% |
運行時間 | 100%額定電壓下、100%額定電流下運行60分鍾; 2/3額定電壓下和2/3額定電流時,允許連續運行允許連續運行。 成套裝置波形畸變率:調壓器輸入電壓波形畸變率<3%時,成套設備本身的波形畸變率≤3% |
各部件參數:
柱式調壓器 | 相數 | 單相 |
頻率 | 50Hz | |
額定容量 | 100kVA | |
額定輸入電壓 | 0.38kV | |
額定輸入電流 | 250A | |
額定輸出電壓 | 0~0.650kV | |
額定輸出電流 | 154A | |
波形畸變率 | ≤3% | |
起始電壓 | ≤2% | |
短路阻抗 | ≤8% | |
冷卻方式 | ONAN | |
調壓方式 | 電動調壓 | |
運行時間 | 同變壓器 | |

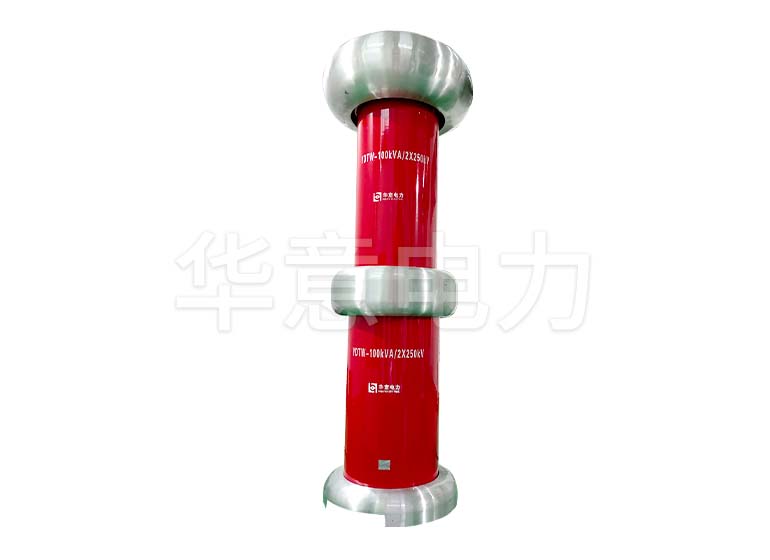

工頻試驗變壓器 | 結構型式 | 絕緣外殼油浸自然冷,二級疊裝串聯 |
相數 | 單相 | |
頻率 | 50Hz | |
額定輸入電壓 | 0.60kV | |
額定輸入電流 | 167A | |
額定輸出電壓 | 500kV | |
額定輸出電流 | 0.2A | |
額定輸出容量 | 100kVA | |
測量繞組電壓比 | 2000:1 | |
波形畸變率 | ≤5% | |
串級空載電流 | ≤10% (不包括電容電流) | |
介質損耗因數 | tanδ≤0.3% | |
絕緣水平 | 100%額定自感應耐壓15分鍾 | |
兩級串接阻抗電壓 | ≤18% | |
兩台串級後電壓分布不均勻度 | <±5% | |
繞組均不造成熱損壞和繞組變形 | ||
過壓能力 | 在110%UH時間10min下過電壓,不造成試驗變壓器任何絕緣損壞,此時波形畸變率≤5% | |
運行時間 | 100%額定電壓下、100%額定電流下運行30分鍾; 2/3額定電壓下和2/3額定電流時,允許連續運行。變壓器繞組溫升≤65K,油麵溫升≤55K | |
串接變壓器均壓罩與保護電阻接口可以180°旋轉 | ||
下級變壓器 | 結構型式 | 絕緣外殼油浸自然冷卻 |
相數 | 單相 | |
頻率 | 50Hz | |
額定電壓 | 低壓繞組0.60kV | |
高壓繞組 | 250kV | |
累接繞組 | 0.600kV | |
額定容量 | 低壓繞組100kVA | |
高壓繞組 | 50kVA | |
累接繞組 | 50kVA | |
額定電流 | 低壓繞組166A | |
高壓繞組 | 0.2A | |
累接繞組 | 85A | |
短路阻抗 | ≤10% | |
絕緣水平 | 100%倍額定自感應耐壓10分鍾 | |
測量繞組電壓比 | 1000:1 | |
波形畸變率 | ≤3% | |
介質損耗因數 | tanδ≤0.3% | |
過流能力 | 在110%In額定電流持續時間5min工況情況下,過電流對試驗變壓器繞組均不造成熱損壞和繞組變形 | |
過壓能力 | 在100%UH時間10min下過電壓,不造成試驗變壓器任何絕緣損壞,此時波形畸變率≤5% | |
運行時間 | 100%額定電壓下、100%額定電流下運行30分鍾; 2/3額定電壓下和2/3額定電流時,允許連續運行允許連續運行。變壓器繞組溫升≤65K,油麵溫升≤55K | |
上級變壓器 | 結構型式 | 絕緣外殼油浸自然冷卻 |
相數 | 單相 | |
頻率 | 50Hz | |
額定電壓 | 低壓繞組0.60kV | |
高壓繞組 | 250kV | |
額定容量 | 低壓繞組50kVA | |
高壓繞組 | 50kVA | |
額定電流 | 低壓繞組84A | |
高壓繞組 | 0.3 | |
短路阻抗 | ≤8% | |
絕緣水平 | 100%額定自感應耐壓10分鍾 | |
測量繞組電壓比 | 1000:1 | |
波形畸變率 | ≤3% | |
介質損耗因數 | tanδ≤0.3% | |
過流能力 | 在110%In額定電流持續時間1min工況情況下,過電流對試驗變壓器繞組均不造成熱損壞和繞組變形 | |
過壓能力 | 在110%UH時間10min下過電壓,不造成試驗變壓器任何絕緣損壞,此時波形畸變率≤5% | |
運行時間 | 在100%UH、IH下從環境溫度開始允許運行60分鍾, 在80%UH、IH下從環境溫度開始允許連續運行,變壓器繞組溫升≤65K,油麵溫升≤55K | |
2級串級試驗變壓器 | 額定電流 | 0. 25A |
標稱阻值 | 20kΩ | |
運行時間 | 同變壓器 | |
溫升 | H級(135℃) | |
結構型式 | 電阻采用漆包電阻絲纏繞在環氧樹脂板上,采用蜂窩式結構,使電熱絲發出的熱量和空氣充分交換,降低電阻使用時的溫度,保證電阻母體材料在受熱時強度不降低。兩端用連接管與變壓器和分壓器相連 | |
電容分壓器 | 額定電壓 | 500kV |
標稱電容量 | 150pF(2台300PF/300KV電容器串聯) | |
介質損耗 | ≤0.35% | |
絕緣水平 | 120%額定電壓下1min無異常 | |
標稱分壓比 | 1000:1 | |
測量不確定度 | 包含低壓臂、測量電纜、數字峰值電壓表 ≤±1.5% | |
結構型式 | 絕緣外殼油紙電容結構:由頂罩、均壓環、電容器本體、移動底座、低壓臂等組成 | |
運行時間 | 同變壓器 |
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或複印行為,將追究法律責任
2.了解更多91看片视频APP下载產品信息請進入產品中心。服務熱線:400-060-1718
1、環氧桶結構;
2、穩定性高;
3、精度高;
說明:91看片视频APP下载電力產品嚴格按照國電力家標準及行業規程生產製造,對每一台產品的技術參數、外觀、性能進行嚴格進行出廠檢測試驗,並通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全麵通過GB/T19001-2019質量管理體係認證。精準測量、品質保障,91看片在线免费下载始終堅持以責任和匠心做好每一台產品。
