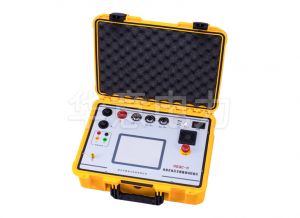

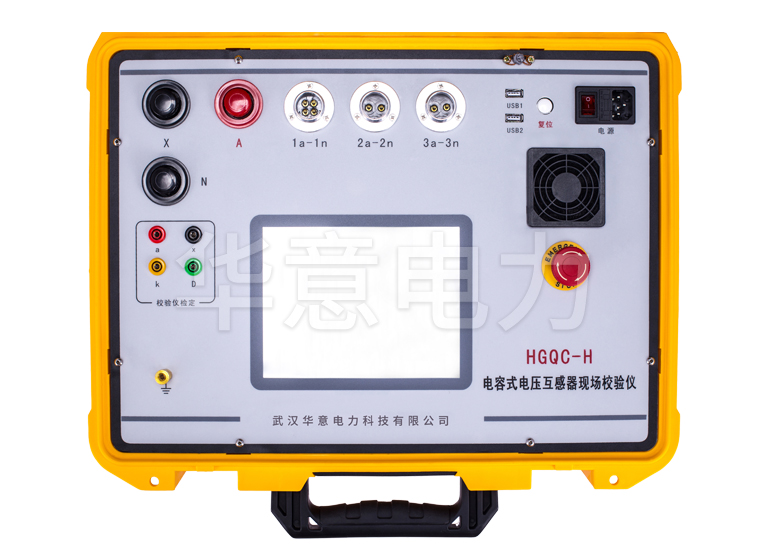

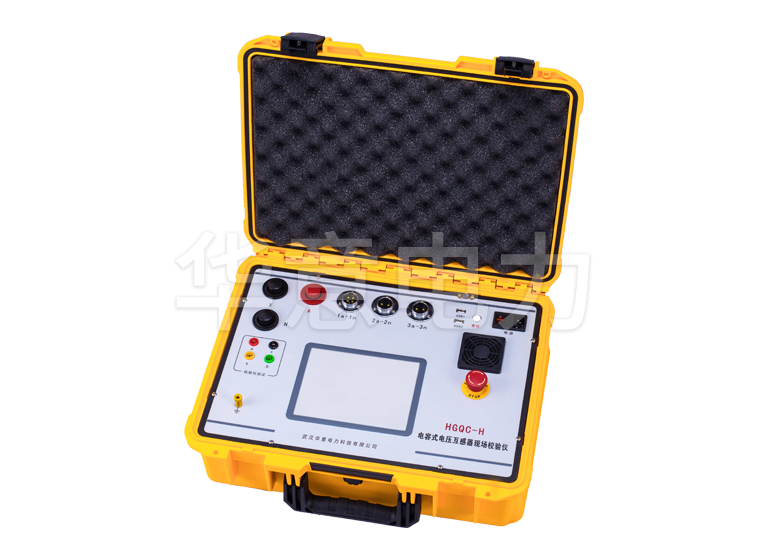

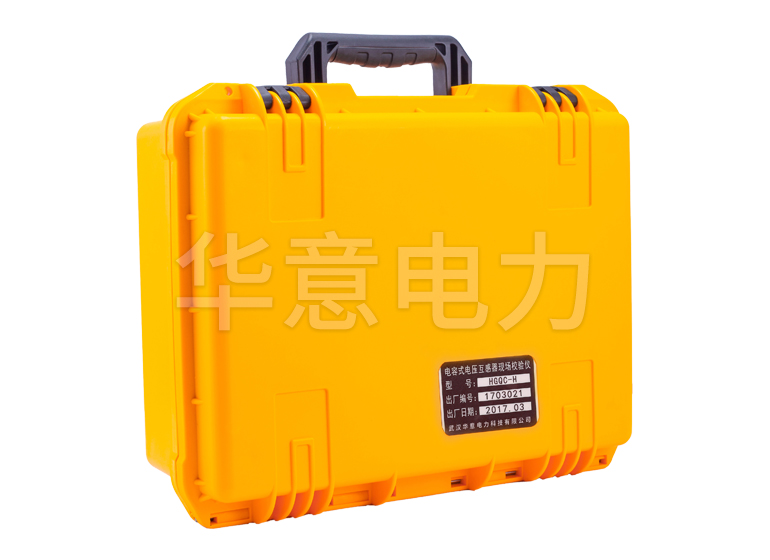

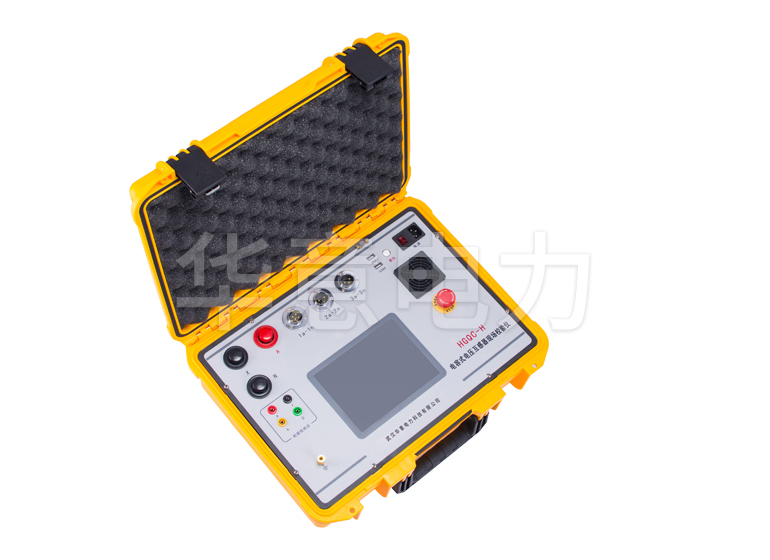

HGQC-H 電容式電壓互感器現場校驗儀
適用於電力試驗中對電壓互感器的誤差(比差、角差)的測量,電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差,單台設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。
參考標準:JJG314-2010,JJG1021-2007
對HGQC-H GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時,測試接線複雜,所需的設備種類繁多,而且設備都很笨重,現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差,單台設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。可以覆蓋6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/、35KV/100V、35V//100V/、110kV/100V、110kV//100V/、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想,采用了異頻電源技術、通用平台技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE係統,人性化彩色觸摸屏操作,人機界麵直觀、方便。
產品別稱:GIS 電磁式與電容式電壓互感器現場測試儀、GIS 電磁式與電容式電壓互感器現場校驗儀、電容式電壓互感器現場校驗儀。
環境條件 | 溫度 | (5~40)℃ |
相對濕度 | <80%(25℃) | |
海撥高度 | <4500m | |
電源頻率 | 50±0.5Hz | |
被測電壓互感器類型 | GIS電磁式(PT)、電容式電壓互感器(CVT) | |
誤差測量準確度 | 0.05% | |
分壓比測量準確度 | 0.5% | |
分壓電容測量準確度 | 2% | |
直流電阻測量準確度 | 0-0.1Ω | 3% |
0.1-50 | 1% | |
內部標準電壓互感器部分 | 變比範圍 | 6kV/100V、6kV/√3 /100V/√3 |
10kV/100V、10kV/√3 /100V/√3 | ||
35kV/100V、35kV/√3 /100V/√3 | ||
110kV/100V、110kV/√3 /100V/√3 | ||
220kV/100V、220kV/√3 /100V/√3 | ||
準確度等級 | 0.02% | |
校驗儀檢定部分 | 電壓範圍 | 0-100V (百分表誤差 0.5%) |
比差 | 0.001%-3% (100V) | |
角差 | 0.00′-50′(100V) | |
誤差 | △X=±(2%×X+2%×Y±2 個字) | |
△Y=±(2%×X+2%×Y±2 個字) | ||
導納 | 0.1mS-99.9mS | |
誤差 | △X=±(2%×X+2%×Y±2 個字) | |
△Y=±(2%×X+2%×Y±2 個字) | ||
外形尺寸(mm) | 496*394*185 | |
重量(kg) | 14.0 |
附件清單
序號 | 名稱 | 數量 |
1 | 主機 | 1台 |

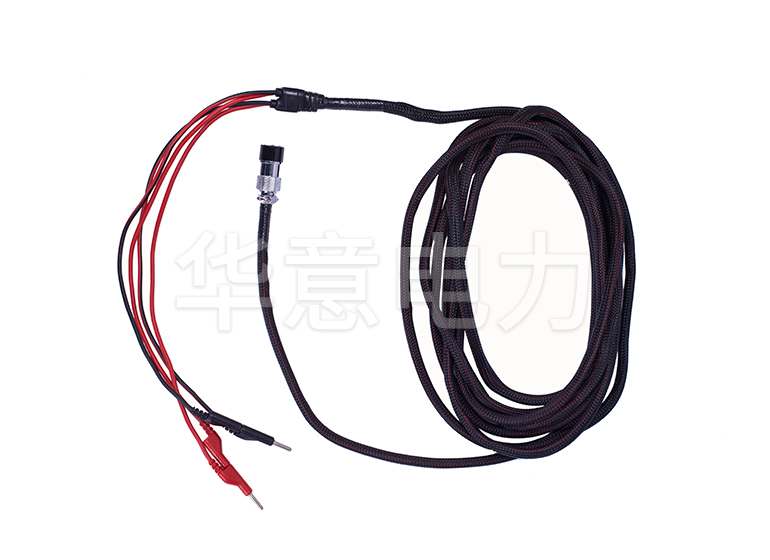

2 | 黑色耐磨護套四芯線航空插 | 1根(儀器專用) |
3 | 黑色耐磨護套兩芯線航空插頭 | 1根(儀器專用) |

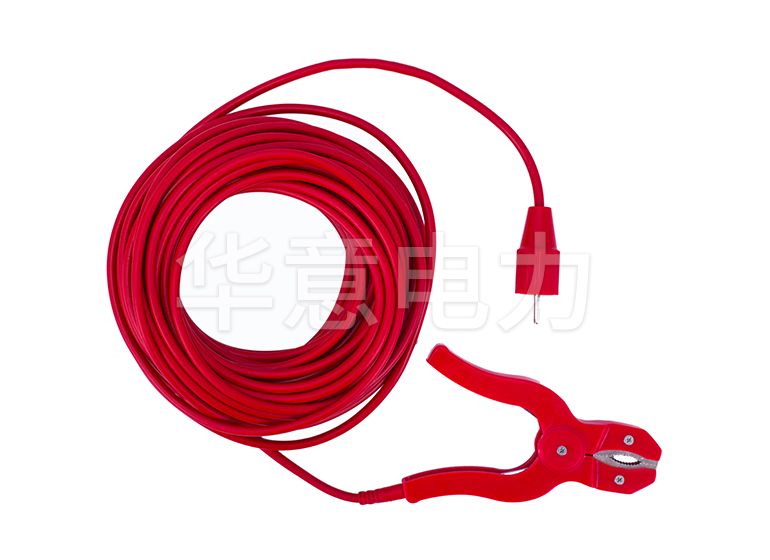

4 | 紅色高壓線 | 1根 |

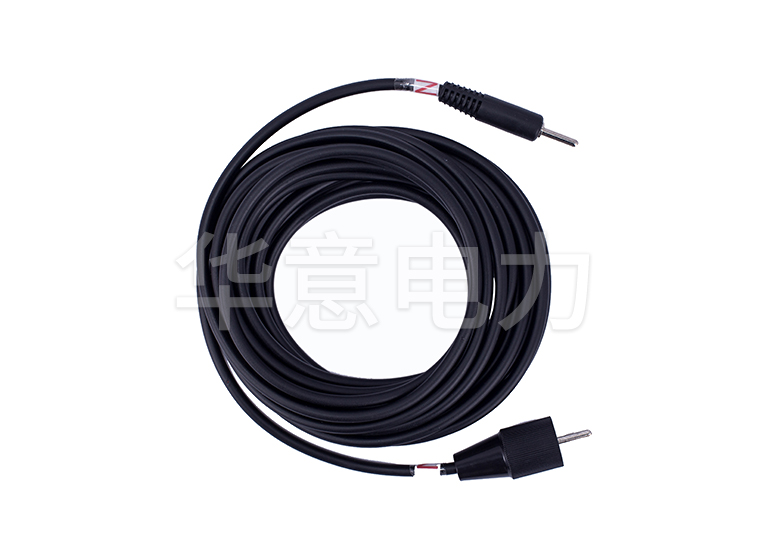

5 | 黑色高壓線 | 1根 |

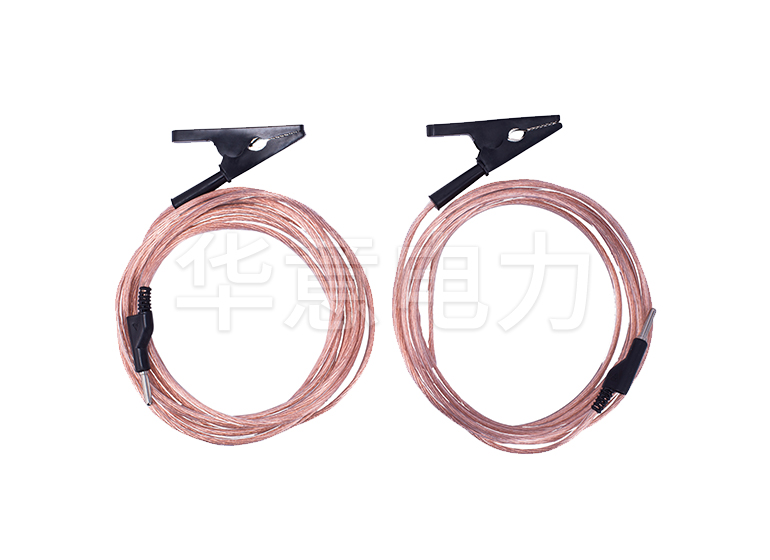

6 | 透明接地銅線插頭 | 1根 |

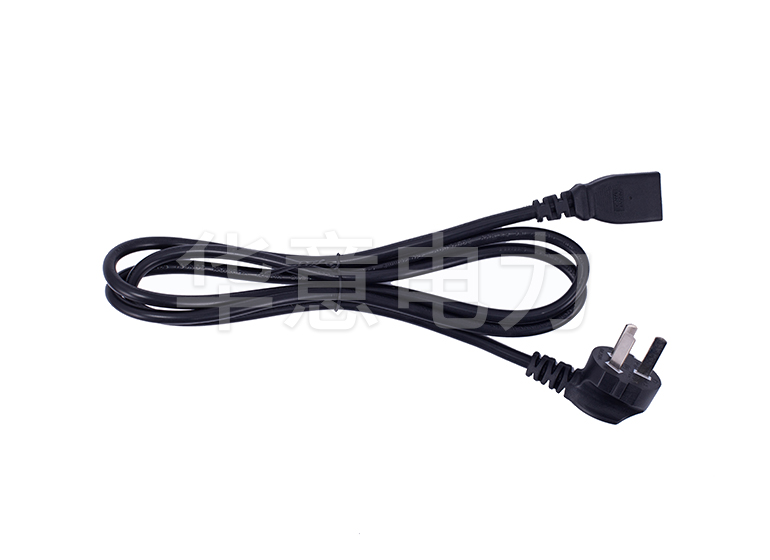

7 | 電源線 | 1根 |

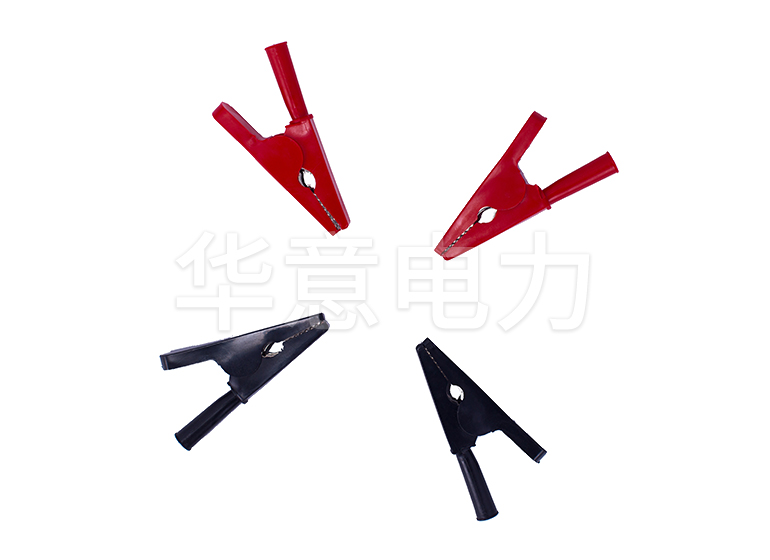

8 | 測試夾 | 紅黑各四個 |
9 | 保險管220V | 3個 |
注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或複印行為,將追究法律責任
2.了解更多91看片视频APP下载產品信息請進入產品中心。服務熱線:400-060-1718
1、無需升壓源、標準互感器、負荷箱,采用了電壓互感器負荷曲線外推法原理,單台儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器(CVT)的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足國家互感器檢定規程;
2、單台測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器(CVT)誤差(比差、角差)的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等;
3、具有極性、變比、接線檢查功能;
4、一次接線完成全部測試,提高工作效率,避免操作失誤對人身及儀器的損傷,確保安全;
5、具有測試速度快、處理信息量多和存儲容量大(可存儲百萬條數據)的特點。內存為16G,可以存儲百萬組數據;
6、測試儀采用了變頻技術、數字化處理,現場抗幹擾能力強;
7、測試過程最大電壓不超過4KV,並采取各種保護措施,確保人身安全及設備安全、可靠;
8、測試過程操作簡單;
9、儀器采用WINCE係統,人性化彩色觸摸屏操作,同時也可使用鼠標操作儀器,人機界麵直觀、方便;
10、儀器具備雙USB通訊口,可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器;
11、儀器內附接線圖,簡單、直觀,現場使用對照接線即可保證一次性正確完成測試接線,減少準備工作時間;
