避雷器帶電測試儀是用於氧化鋅[MOA] 泄漏電流的測量分析。主要是用於測量阻性電流，從而分析氧化鋅老化和受潮的程度。

   現場帶電測試符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。也可用於實驗室做出廠和驗收試驗。配有RS-232通信接口，可將數據上傳至計算機處理。

（一）同步方式說明

如采用“有線方式”或者“無線方式”測試，就要連接電壓傳感器箱，同時，儀器軟件中還要輸入變比。如測試儀110kV係統，那麽輸入變比為1100（110kV/100V），220kV時輸入2200。如果在試驗室采用試驗變壓器加壓，那麽就必須輸入變壓器的變比。例如試驗變壓器的高壓為50kV，儀表繞組電壓為100V,那麽變比輸入就為500，依次類推。

如采用“無電壓”方式測試，就要直接輸入係統電壓或外施高壓。這種方式不需要引入參考電壓信號。

“無電壓”方式測試時，91看片在线免费下载是假定B相的電流超前電壓的相位角為一定的角度（一般假定為83度），從而根據B相的電流波形得到B相的電壓波形，進而得到A、C兩相的電壓波形。由於曆次的測試都是在此假設條件下完成，因此具有很強的可比性，大大簡化了測試。

異常結果判斷時，91看片在线免费下载遵循少數服從多數原則，如果A、C兩相數據均不正常，91看片在线免费下载就初步判斷B相存在問題（基準錯誤），如果A、C某一相數據異常，那就是數據異常的某相存在問題，最後的精確判斷還得接入電壓信號確診。

（二）測試數據異常的自診斷

一般來說，相位角決定阻性電流的大小。A、B、C三相的相位角一般為79、83、87左右，三相的阻性電流基本準些Ia>Ib>Ic，這是普遍規律。

1.  相位角分布明顯沒有規律，差別太大，且全電流測試正常，三相電壓，電流引入錯亂的可能性極大。

2.  相位角分布明顯沒有規律，差別太大，且電流很小，電流引入線接觸不良的可能性極大，這是因為接入點鏽蝕造出的接觸不良。

3. 相位角出現-277、-273、-281等情況，這不是問題，-277與83是等效的。（360-277=83）。

總而言之，測試不正常時，先檢查接線是否牢靠（三相電壓、電流幅值是否正確），再檢查三相的電壓、電流是否介入對應的通道（電壓基準錯誤會導致阻性電流計算完全錯誤）。排除這兩點的可能性後，試驗數據是真實的。

有疑問的數據，可以通過電子郵件發到我公司郵箱，91看片在线免费下载將在很短的時間內給出明確答複。

2.4 電壓傳感器箱介紹

電壓傳感器箱是儀器重要的組成部分，用來獲得電壓相位基準和量值。在“有線同步”和“無線同步”兩種方式下都必須使用此傳感器箱。在“無電壓”方式下不接此裝置。

特點：

1. 內帶高能鋰離子電池；

2. 電壓通道為高阻抗輸入；

3. 輸入引線自帶保險管；

4. 支持電壓信號的有線傳輸和無線傳輸。

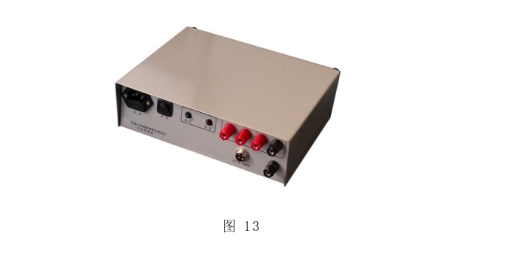

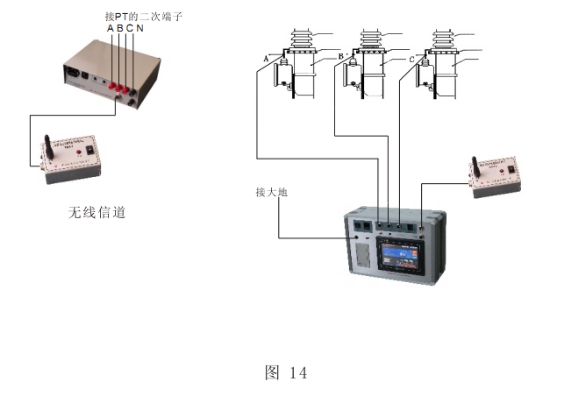

圖13為電壓傳感器箱的麵板示意圖，無線方式接線圖如圖14所示。有線方式取消發射和接收單元，其它相同。
