“狀態係列Ⅰ”輸出4相電壓和3相電流，可以用於“繼保-繼電保護測試儀”各個係列的測試儀。

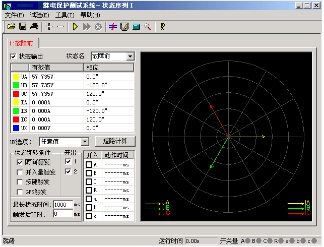

   狀態序列主要是為了滿足電力係統中一些特殊的保護測試需要。例如，做廠用電的快切以及備用電源的自動投入試驗，配電係統保護裝置多次重合閘等。狀態係列試驗中最多可以添加至9個狀態, 每個狀態可根據實際情況自由定義電壓電流數據，模擬複雜的電網狀態變化。通過七對開入量的翻轉來獲取並測量保護的動作值與動作時間。狀態序列Ⅰ的主界麵如圖所示：

l 可以靈活控製多達9個狀態輸出，每個狀態可以輸出4相電壓、3相電流

l 每個狀態可以關閉、增刪、插入，可以命名，可以設置多種觸發方式

l Ux可以設置多種輸出組合方式

l 可以方便靈活地模擬各種複雜的故障情況，測試複雜的邏輯組合

第一節   界麵說明

1. 增加、刪除狀態

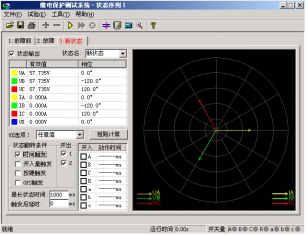

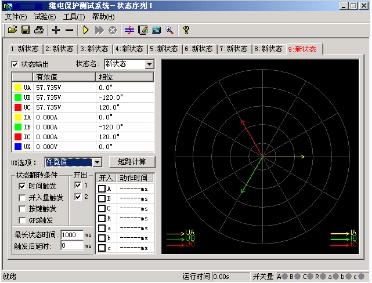

   按“＋”、“－”按鈕可以添加新狀態或刪除當前狀態，最多可以添加至九個狀態。添加新狀態時，默認添加到當前狀態之後，試驗人員也可在彈出的對話框中根據實際需要將新狀態添加至合適的位置。如圖所示：

   需要刪除狀態時，先用鼠標選中該狀態（某狀態處於當前狀態時，其標題以紅色字顯示），再按“－” 按鈕即可。

2. “狀態輸出”選項

   根據實際需要，可以通過去掉此選項前的“√”來實現跳過某個狀態。此時該狀態將以灰色顯示，不再參與整個試驗過程。

3. 狀態名

   因為該測試模塊常用來做“重合閘及後加速”試驗，在狀態名下拉菜單中，軟件已定義了“故障前”、“故障”、“跳閘後”、“重合”和“永跳”等五個默認的狀態名，供試驗人員選擇。用戶也可根據需要，直接在方框內鍵入自定義的狀態名。自定義的狀態名不會被固化到該下拉菜單中，可隨時更改。參與過試驗的自定義狀態名在下次再打開此測試模塊時仍然存在。

4. 狀態參數設置

   每個狀態下的交流量參數均可自由設置，方法同“交流試驗”。要模擬複雜試驗時，還可通過打開界麵上的“短路計算”功能自動計算得出，計算出的數據也可以進行修改。

5. 各狀態Ux選項

Ux是特殊量，可設定多種輸出情況：

設定為+3U0、-3U0、+×3U0、-×3U0時，Ux的輸出值是由當前輸出的UA、UB、UC組合出的3U0，再乘以各自係數得出，並始終跟隨其變化而變化。

若選擇等於某相電壓值，則Ux輸出將跟隨該相電壓變化，並始終與其保持一致。

若選“任意方式”，可以在參數欄中為Ux輸入0~120範圍的任意數字，試驗時其值等於所置入的電壓值且不變化。

6. 短路計算

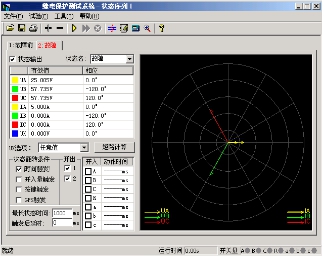

點擊“短路計算”或按      按鈕後，將打開一個“短路計算”對話框，該對話框用於模擬各種故障時的短路計算，並將計算結果填入到當前狀態中。需要特別注意的是：當故障類型為接地故障時，零序補償係數要設置正確。如右圖所示。

7. 狀態翻轉條件

除“時間觸發”和“開入量觸發”兩觸發方式可以同時選擇外，其它都隻能單選。它們是由一狀態翻轉進入下一狀態的前提條件。

（1）時間觸發：

當選擇該觸發方式時，可以根據實際需要，在“最長狀態時間”和“觸發後延時”中分別輸入一定的數值。試驗時，經過上述兩段延時後，自動進入下一狀態。“最長狀態時間”是指這個狀態的最長輸出時間。“觸發後延時”的作用類似於在交流試驗模塊裏的開關變位確認時間，是為了防止保護抖動而引起的誤差，一般設置10ms 左右。需要特別注意的是，在模擬重合閘及後加速故障的時候，不能設置該延時。因為後加速故障是在重合於故障態才引起的，所以必須是在重合態後立即進入永跳狀態，後加速保護才能正確動作。如果“最長狀態時間”期間輸出的是故障量，當測試儀接收到保護的動作信號時，而試驗前同時又選擇了“開入量觸發”作為狀態的翻轉條件的話，測試儀將跳過所設置的餘下的“最長狀態時間”進入“觸發後延時”狀態。

另外，常常通過設置“觸發後延時”來躲過保護接點的抖動。

（2）開入量觸發：

選中該觸發方式時，右側的七路開入量A、B、C、R、a、b、c 都將有效。七路開入量為“或”的關係，可以根據需要去掉多餘的開入量（取消其前麵的“√”）。測試儀檢測到所選的開入量動作時，將經“觸發後延時”時間即翻轉至下一狀態。

為防止接點“抖動”而影響試驗，在該觸發方式下一般應設置一定的“觸發後延時”。

（3）按鍵觸發：

選“按鍵觸發”時，試驗期間，當狀態翻轉至該狀態時，通過手動點擊界麵上的    按鈕或按測試儀麵板上的“Tab”鍵來實現狀態觸發翻轉。這是手動控製試驗進程的一種有效方式。

（4）GPS 觸發：

選擇GPS觸發時，利用GPS時鍾的分脈衝或秒脈衝觸發，實現多台測試儀的同步測試。

注意：

1. 時間觸發和開入量觸發可以同時打勾，此時二者哪個條件先到即觸發翻轉。

2. 選開關量觸發時，一般需設一定的“觸發後延時”（約5－20ms），以免接點抖動導致多次誤觸發翻轉。

8. 開出量狀態

在每個狀態中均可設定開出1開出2的輸出狀態，如果打“√”則該路開出在該狀態時閉合，否則打開。每個狀態下可以設置開出量的輸出不一樣，可以實現在各狀態翻轉過程中，開出量的開合變化。

第二節   試驗指導

狀態序列其功能比較強大，因為其總共可以設置9個狀態。在這9個不同狀態下翻轉，可以完成一些相對較複雜的試驗項目。比如說模擬重合閘及後加速以及備自投的試驗。下麵就用狀態序列來模擬重合閘及後加速的調試做一下說明。假定過流保護動作重合後由過流2段加速跳閘，各個狀態的設置和說明如下：

（1）“故障前狀態”

故障前狀態主要的作用是給重合閘一個足夠的充電時間，所以選擇用“時間觸發”來實現狀態的翻轉。故障前測試儀輸出一個正常的工作狀態，加給保護一個正常的電壓。

（2）“故障態”

 “故障態”用於模擬一個過流故障，也就是由測試儀的IA相出一個電流，電流定值大於保護的過流值，使保護的過流保護動作出口。這裏用“開入量觸發”作為本狀態翻轉的條件，也就是開入量A接到保護的動作信號後進入下一個狀態。

（3）重合態”

這個狀態是一個重合等待狀態，和“狀態一”一樣，測試儀輸出的是一個正常的等待狀態，在這個狀態裏讓自動重合閘裝置動作。

狀態翻轉條件選擇“開入量觸發”，也就是開入量R接到重合閘合閘信號後進入下一個狀態。這裏要特別注意的一點是，因為要模擬後加速故障，所以觸發後延時一定要設為0。

（4）“後加速”

這個狀態是整個試驗的最後一個狀態，也就是後加速狀態。模擬的是一個電流後加速故障。對於故障類型的設置就看具體的保護是什麽樣的後加速故障，就模擬什麽樣的後加速故障狀態。同樣選擇“開入量觸發”狀態翻轉條件，也就是在接到保護跳閘信號後測試停止。
