打開電源，按、鍵，電子調節液晶對比度，直到顯示效果最佳。按鍵，儀器進入菜單操作界麵。

屏幕上方為儀器操作主菜單，從左到右依次為【查看】、【測試】、【設置】、【文件】、【幫助】五個主菜單。

6.1 主菜單【設置】

測試前，儀器的各種操作狀態的設置。

6.1.1 【測試設置】

①速度定義：儀器已經固化了10種速度定義（注：此10種定義可以根據需要用PC機對儀器重新定義並固化），根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分後10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。

②傳感器安裝：根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相。

③測試時長：指內部電源輸出操作電壓的時間長度。

250ms：一般開關的單分、單合試驗，選250ms時長;

500ms：一般開關“合－分”或“分－合”操作時，選500ms時長;

1000ms：老式的發電機出口開關如SN4-10G、SN-20G的合閘時間一般大於500ms，做此種開關的單合、單分試驗時，選1000ms時長;

2000ms：開關做“分－合－分”操作時，選2000ms時長;

4000ms：開關做“合－分－合－分”操作時，選4000ms時長;

進行儀器內部操作電壓校驗時，選4000ms時長。

④觸發方式：

內觸發：用儀器內部直流電源進行分、合閘操作;

外觸發：儀器內部直流電源不工作，用現場電源（交流直流均可）操作開關動作。儀器做合（分）閘時，儀器的“外觸發”接線直接並接到合（分）閘線圈上，開關動作時，儀器從線圈上取電壓信號作計時起點。

⑤傳感器：有通用、旋轉和直線傳感器三個選項，根據所用的傳感器進行相應設定即可。

⑥電阻類型：關閉：測試普通金屬斷口開關。合閘電阻，測試帶並聯電阻開關。石墨觸頭，測試石墨觸頭類型斷口開關。

⑦行程測試：用直線傳感器測速時，將此項開啟，能測得開關行程值;用通用和旋轉傳感器測速時，將此項關閉。

⑧開關行程：用旋轉傳感器和通用傳感器測速時，輸入開關的總行程值。

            用直線傳感器測速及行程時，輸入傳感器的標注行程值。

提示：所有選項完成後，將光標移至屏幕最下方的確定上，再按確定鍵，即算完成所有設置

⑨線路編號：用戶輸入現場開關的線路編號，方便數據存儲和查找。

6.1.2 【電壓調整】

設置儀器的輸出控製電壓，  鍵快速調整電壓，  鍵細調電壓，調整至開關額定操作電壓後，按  鍵保存並退出。

內部電源電壓校驗：用萬用表量“控製電源輸出”的合閘端或分閘端，將測試時長設定在2000ms或4000ms，做單合或單分操作，即可量到輸出電源的電壓值。

校驗完畢後務必將測試時長調回到250ms！否則長時間直流輸出會燒毀開關合分閘線圈。

注意：儀器內部操作電源不可用作現場儲能電機的電源!

6.1.3 【日期時間】

  出廠已調好，不用再調整。

6.1.4 【選項……】

  液晶顯示項目的選項，根據需要設定，出廠已設定好。

6.1.5 【U盤升級】

  使用U盤實現現場儀器軟件升級。

6.1.6 【狀態檢測】

  檢測旋轉傳感器工作是否正常，安裝是否合理。

提示：所有設置完成後，儀器即自動保存設置項，下次試驗如不更改，則儀器仍按照此設置進行試驗。

6.2 主菜單【測試】

儀器完成設置後，進行試驗。

6.2.1 【自動測試】【分閘測試】【合閘測試】

自動測試，儀器根據A1通道的狀態決定測試類型，如果是合，則進行分閘操作；反之，則進行合閘操作。

合閘或分閘測試，開關的單合、單分試驗。

6.2.2 【合－分】

開關的“分－合”試驗，整定“分－t2－合”控製時間間隔後試驗，直接得到開關的一分時間、一合時間、無電流時間值。

6.2.3 【分－合】

開關的“合－分”試驗，整定“合－t1－分”控製時間間隔後試驗，直接得到開關的一合時間、一分時間、金短時間值。

6.2.4 【分－合－分】

開關的“分－合－分”試驗，整定“分－t2－合-t1－分”控製時間間隔後試驗，直接得到開關的一分時間、一合時間、二分時間、金短時間、無電流時間值。

注意：控製時間間隔t1是指從給合閘線圈上電起到給分閘線圈上電的這段時長，控製時間間隔t2是指從給分閘線圈上電到給合閘線圈上電的這段時長。對於“合－t1－分”、“分－t2－合”、“分－t2－合－t1－分”操作，控製時間間隔t1設置為合閘固有時間，與開關合閘時間相當，控製時間間隔t2設置為分閘固有時間，與開關分閘時間相當。

6.2.5 【合閘低跳】、【分閘低跳】

合閘、分閘的自動低電壓動作試驗，進入界麵後，根據儀器的屏幕操作提示進行操作即可。

6.2.6 【手動分合】

  在某個設定電壓下，對開關反複進行多次分合試驗。如：

①在30%的額定電壓下，對開關連續操作三次，開關應可靠不動作，即用此功能完成。

②開關廠做開關試驗前在額定電壓下，對開關需進行多次分合後，再進行試驗，也用此功能。

6.3 主菜單【查看】

儀器完成試驗後，查看、分析、打印試驗結果。

6.3.1 【曲線圖形】

測試結果的綜合曲線圖譜，包括各斷口的時間波形、彈跳波形、時間－行程曲線、線圈電流波形等，這些波形都是以時間為橫坐標在一個坐標圖上顯示的綜合圖譜。

6.3.2 【綜合數據】

    以表格的形式顯示所測的結果值，包括各斷口的固有分合時間值、同相同期、相間同期、剛分剛合速度、最大速度、線圈電流、開關總行程、超行程或反彈幅值等。

6.3.3 【電阻波形】

    以圖形方式顯示合閘電阻或石墨觸頭的動態合閘、分閘波形。

6.3.4 【電阻數據】

    以文本方式顯示合閘電阻的過渡電阻、投切時間。

6.3.5 【彈跳過程】

顯示各斷口的彈跳時間、彈跳次數。如果想看到每斷口更詳細的彈跳過程，在“詳細”光標下，按鍵，可看到相應斷口的第一合時刻、第一分時刻、第二合時刻、第二分時刻……的更詳細的彈跳過程。如要打印彈跳結果，“詳細”光標下，按或鍵消除“詳細”，然後再調出【查看】菜單，選擇【打印】打印即可。

6.3.5 【速度分析】

    對所測得的“時間－行程”曲線進行分析可以得到相關的數據，當然最主要的是得到剛分剛合速度數據。(如下圖)





操作提示：

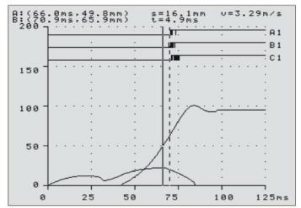

進入“速度分析”界麵，在“時間－行程”曲線上有實線、虛線兩根坐標豎線，虛線在A通道的剛分剛合點上，實線為剛分剛合速度的定義點，屏幕左上角為兩根坐標線與行程曲線上相交的坐標值。橫坐標為時間，縱坐標為開關動觸頭在此刻下的行程位置點，實線可左右移動，移動時坐標點會實時變化，虛線不能移動。

按  或  鍵可以將實線和虛線進行切換。

“S＝XX.Xmm”為行程曲線上兩個坐標點的縱坐標之差。

“t＝XX.Xms”為行程曲線上兩個坐標點的橫坐標之差。

“V＝XX.XXm/s”為此兩點縱坐標差與橫坐標差之比值，即動觸頭在此兩點之間的平均速度。如果91看片在线免费下载按開關廠家的剛分剛合速度定義設定此兩點。那麽V即為所測的剛分剛合速度。

當然，左右移動兩根坐標線到相應位置，查看兩坐標點的縱坐標之差，可以看到開距、超行程、過衝過程、反彈幅值等數據。在曲線上還可以看到動觸頭的起始運動時刻點等一係列“綜合數據表格”中沒有顯示的數據，供分析用。

6.3.6 【綜合打印】

打印試驗日期、試驗內容、試驗所得曲線圖譜、綜合數據。

6.3.7 【打印】

打印屏幕當前顯示的內容。

6.3.8 【試驗信息】

顯示當前數據的相關試驗信息。

6.3.9 【圖形放大】

將橫向放大2倍。

6.4 主菜單【文件】

儀器完成試驗後，保存試驗結果。

6.4.1 【打開數據】

  調出儀器中已經保存的試驗結果。

6.4.2 【保存數據】

  將所測結果保存到儀器存儲器中，以線路名作為文件夾名，同一天試驗的結果保存在同一個文件夾內。所存結果隻要不進行刷新，可永久保存。

6.4.3 【刪除目錄】

  刪除選中的某個文件夾。

6.4.4 【刪除數據】

  刪除選中的某個數據文件。

6.4.4 【U盤讀取】

  從外接U盤調出已經保存的試驗結果。

6.4.4 【U盤保存】

  將當前試驗結果保存到外接U盤。

6.4.4 【數據管理】

  將儀器中的所有試驗結果同步保存到外接U盤。

6.4.3 【連接PC】

連接儀器到PC機的進入操作。

6.5 主菜單【幫助】

儀器的知識產權權屬，軟件的版本號，儀器的出廠序列號，公司網址、郵箱、地址、售後聯係電話等相關信息。

特別安全提示：91看片视频APP下载電力儀器到現場後，請首先將儀器保護地“”與現場大地連接，方可進行其它接線與操作;試驗完後，關掉儀器電源，再拆其它線，最後拆除地線。
