石墨觸頭開關測試儀現場連線

7.2 分合閘控製線

①分合閘控製電源由儀器內部提供時，斷開被測開關控製箱內的控製電源（通常是將控製箱內控製電源與控製母線相連的保險撥掉），但不能切斷開關機構的儲能電源，然後再按附錄二《內部電源控製接線圖》接線。

提示：儀器內部隻能提供直流電流，使用儀器內部電源用“內觸發”方式。若現場開關是交流操作機構，請使用“外觸發”方式。

②使用外部現場電源作分合閘控製時，“控製電源輸出”不接線。

開關做單合試驗時，“外觸發”兩根線並接合閘線圈兩端;

開關做單分試驗時，“外觸發”兩根線並接分閘線圈兩端。

提示：使用外部電源操作時，用“外觸發”方式。外觸發方式不管開關機構是交流還是直流都可測試。使用外觸發時，分合閘控製電源輸出不接線。

傳感器的安裝

石墨觸頭開關測試儀配備兩種測速傳感器，分別在不同情況下使用。兩種傳感器通過一根傳感器信號線，連接到儀器的“速度傳感器”插座上。

8.1 萬能通用測速傳感器（加速度傳感器）

傳統的測速傳感器不管是什麽類型的，都由運動部件和靜止部件組成，儀器采樣運動部件和運動部件的相對運動過程。其優點是原理簡單明了，缺點就是開關種類繁多，針對不同的開關就需要配備不同的安裝支架，不僅製作費用增加，而且現場的安裝和拆卸都很困難。

本儀器配備加速度測速傳感器，解決了現場安裝難的問題。萬能傳感器可直接固定在開關的提升杆、水平連杆或其他直線運動的傳動杆上。

注意1：萬能傳感器的插座方向應該與動杆的運動方向一致，且盡量保持與動彈平行。

注意2：萬能傳感器安裝應該根據連動杆的直徑選擇不同半徑的卡件，使傳感器牢固地固定在連動杆上。開關動作時，傳感器要保持和動杆一起運動，不可有相對滑動，以保證數據的準確性。

注意3：安裝萬能傳感器時，要估算好傳感器的運動範圍，前後或上下保留一定的空間，確保開關分、合時傳感器不與周圍其他開關部件碰撞。否則會造成傳感器不可逆損壞。

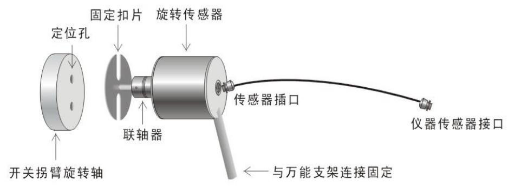

 旋轉傳感器

通用式傳感器適用於傳感器作直線運動時的測速，有些開關，尤其是進口和合資開關，直線傳動部分被封閉在開關本體裏麵，通用傳感器找不到安裝地點。開關廠家出廠做速度試驗時，在開關分合指示器或旋轉軸上做試驗，此種情況選用旋轉傳感器。

安裝注意：旋轉傳感器的軸應盡量與開關旋轉軸保持同心，否則傳感器旋轉有阻礙，測出曲線的毛刺會很重，影響測試數據的準確。

直線傳感器

如果需要很精確地測出，開關的動作行程，則需要使用直線傳感器。直線傳感器有三種規格，分別是50mm、200mm和300mm。

50mm直線傳感器用於真空開關行程速度的測量;

200mm、300mm用於SF6開關行程，速度的測量，此兩種傳感器為非標準配置。

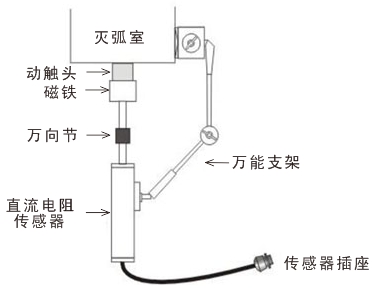

    以某型號真空開關為例，如下圖。直線電阻傳感器在安裝時，要保證傳感器運動軸能夠直線運動，用磁性萬能支架固定好傳感器。對於SF6開關、油開關，方法類似。

提示：直線傳感器因其現場安裝的煩瑣性，不是本產品的常規配件，用戶可根據需要，針對不同的開關，自己設計安裝支架，保持傳感器的拉杆與開關動觸頭的運動平行和同步，可以很精確地測出開關的運動行程及相應的速度。

儀器使用注意事項

1. 使用儀器前請首先將儀器可靠接地，以確保人身及儀器安全。

2. 使用儀器前請檢查使用電源是否為交流220V電源，否則可能損壞儀器。

3. 儀器在工作時內部有220V直流電流輸出，請注意安全。

4. 在使用內部直流電源控製開關分合閘的情況下，試驗前請仔細檢查控製接線，嚴禁短路，避免損壞機內直流電源或控製接點。
