斷路器安秒特性測試裝置操作現場測試:

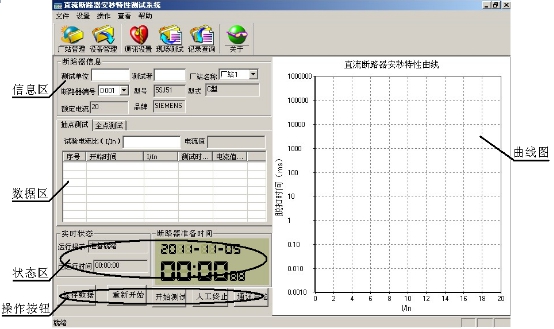

點擊工具欄上的現場測試圖標（或點擊“操作”菜單項的下級菜單“現場測試”）會顯示現場測試的工作界麵如圖15所示。

圖15現場測試界麵

該界麵的工作窗口主要分5個區：信息區、數據區、狀態區、操作按鈕、曲線圖。

信息區：該區域主要顯示被測斷路器的基本參數，用戶需要填寫測試單位和測試人姓名，在“廠站名稱”和“斷路器編號”選項卡中可以選擇已存的所有不同廠家不同型號的斷路器。

數據區：該區域用戶需要選擇測試方式：抽點測試和全點測試。抽點測試是根據測試需要由用戶根據被測試直流斷路器的額定電流，確定測試電流，一般微型斷路器測試電流≥3In，塑殼斷路器測試電流≥5In。若選擇抽點方式表格上顯示的測試數據分5類（如圖16）：序號、開始時間、實驗電流比、測試時長和

圖16 抽點測試數據           圖17 全點測試數據

電流值。全點測試是用戶根據被測試直流斷路器的額定電流，依次設定多個電流值進行測試，測試電流一般取被測試直流斷路器額定電流的整數倍，一般微型斷路器從3In開始，塑殼斷路器從5In開始，然後依次增加，當被測試直流斷路器連續出現兩個瞬時分斷特征時，測試結束。若選擇全點方式後表格上顯示的測試數據分7類（如圖17）：序號、電流比、T1、T2、T3、平均時間、電流值。T1、T2、T3為三次測試的值，平均時間為三次測試完成後的平均值。選擇好測試方式後用戶通過設置電流比來設置電流值，電流值區域會根據用戶輸入的電流比顯示對應的電流值。

圖 18

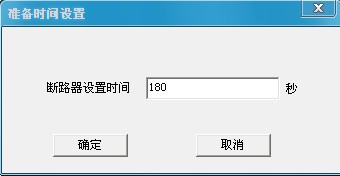

   狀態區：該區域會實時顯示儀器當前狀態，已運行時間，斷路器準備時間。“運行提示”部分會根據用戶的按鍵操作顯示相應的工作狀態，“已運行時間”為測試時點擊開始測試後通電流到斷路器斷開之間測試時間，“斷路器準備時間”為指兩次測試之間等待時間，默認為180秒，用戶可自己設置。如圖18所示

點擊“設置”下級菜單中的“斷路器準備時間”就會彈出該對話框，先刪除上麵顯示的時間值，然後輸入需要設置的時間，點擊確定設置完成。

   操作按鈕：該區域包括“保存數據”、“重新開始”、“開始測試”、“人工終止”、“通信自檢”五個功能。“人工終止”用於測試過程異常時手動停止測試，“通信自檢”用於檢測工控機與控製器之間是否連接正常。

   曲線圖：該區域顯示測試電流和分斷時間的曲線關係，曲線縱坐標為時間軸，采用對數坐標，橫坐標為電流倍數。

   在斷路器信息區域用戶需要輸入測試單位名稱和測試者姓名，然後選擇之前添加的被測斷路器型號，點擊“廠站名稱”右邊的下三角按鈕，如圖19在彈出的下拉列表中選擇“廠站3”，點擊“斷路器編號”右邊的下三角按鈕，如圖20在彈出的下拉列表中選擇D003，其他參數信息就會相應的顯示出來。

圖19                   圖20

如圖21所示選擇抽點測試或全點測試，然後輸入實驗電流比。

圖21                        圖22

抽點測試和全點測試的方法如下：

1. 抽點測試

   步驟1，設置好斷路器信息，輸入實驗電流比，點擊“通信自檢”按鈕會彈出一個對話框顯示通信正常如圖22所示；

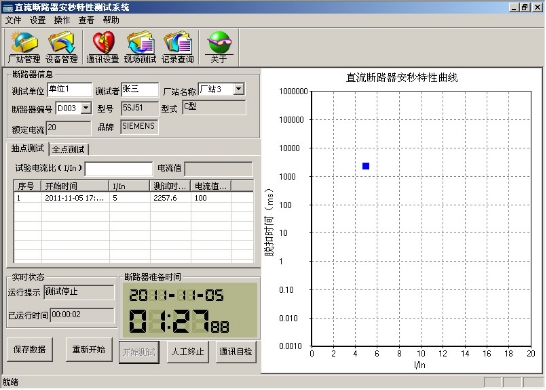

   步驟2，點擊“開始測試”按鈕，“開始測試”按鈕變成灰色，狀態欄提示開始測試，運行時間開始計時。經過一段時間後，被測試直流斷路器自動斷開，表格上顯示序號1詳細測試結果，斷路器準備時間開始倒計時，曲線圖上顯示測試結果坐標點（如圖23）；

   步驟3，等待斷路器準備時間結束，“開始測試”按鈕恢複正常可繼續測試，用戶需閉合被測試直流斷路器，重複步驟1-2，直到操作者認為可以結束測試為止。

圖23 抽點測試

圖24 全點測試

2. 全點測試

   步驟1，設置好斷路器信息，輸入實驗電流比，點擊“通信自檢”按鈕會彈出一個對話框顯示通信正常如圖22所示；

   步驟2，點擊“開始測試”按鈕，“開始測試”按鈕變成灰色，狀態欄提示開始測試，運行時間開始計時。經過一段時間後，被測試直流斷路器自動斷開，表格上顯示序號1的測試結果，其中T1項顯示測試值，斷路器準備時間開始倒計時，

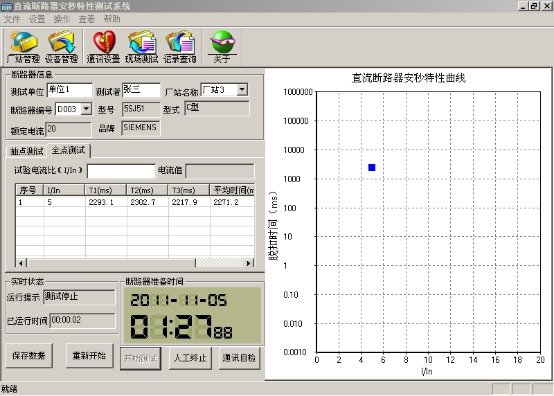

   步驟3，等待斷路器準備時間結束，“開始測試”按鈕恢複正常即可繼續測試，重複步驟2，當T3項顯示測試值，曲線圖上出現一個測試坐標點（如圖24），該測試點的縱坐標等於該電流下三次斷開時間的平均值。

   步驟4，輸入值加1後的實驗電流比，重複2-3的步驟。

   步驟5，重複步驟4，當直流斷路器連續出現兩個小於10ms的測試點後，該直流斷路器的全點測試完成。

測試的過程中若遇到異常現象時應及時的點擊“人工停止”按鈕停止測試，避免發生意外。

測試完成後，用戶可以點擊“保存數據”按鈕保存測試結果。

用戶也可點擊“重新開始”按鈕清除測試結果重新測試。

2.5記錄查詢

    直流斷路器安秒特性測試係統除現場測試功能外，還能即時保存詳細的測試記錄，方便用戶管理查詢。

圖24 記錄查詢

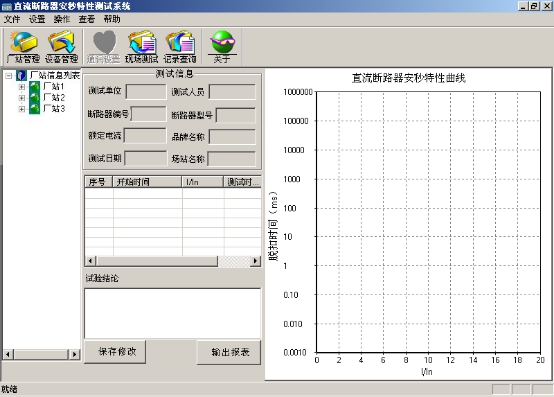

   點擊工具欄上的記錄查詢圖標（或點擊“操作”項的下級菜單“記錄查詢”）會彈出記錄查詢的對話框如圖24所示。

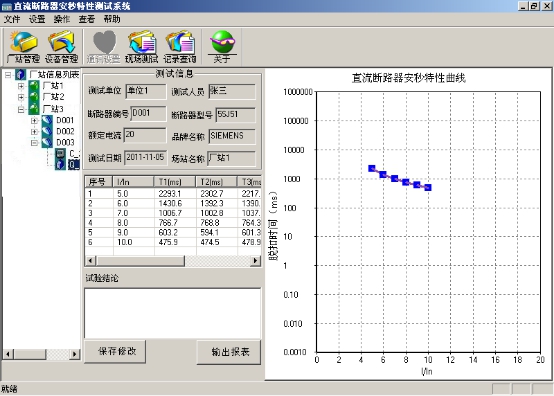

   該界麵左邊的工作區上的廠站信息列表裏保存了已添加的所有廠家不同型號的直流斷路器的詳細的測試資料。點擊廠家前麵的小+號可展開廠家所有型號的直流斷路器的編號，雙擊選中編號可查看該編號下直流斷路器的詳細測試資料（如圖25所示），所有測試的參數信息加上安秒特性曲線，界麵簡單直觀，一目了然，用戶可隨意查看。在實驗結論區域，用戶可以對實驗結論加以說明保存。點擊“輸出報表”可以將實驗結果生成word文檔加以保存。若儀器連接了打印機，執行菜單欄中的“文件”下級菜單中的打印即可打印測試結果。

圖25 詳細記錄

第三章  注意事項及其他

3.1 注意事項

1. 使用前請檢查儀器是否可靠接地；

2. 待測直流短路器是否已經斷開其它電氣連接，是否合閘；

3. 本裝置為1～500A直流輸出，務必使每一個接觸點接牢擰緊；

4. 結束工作後需拆卸下大電流線並放入附件包中妥善保管；

5. 等係統正常關機後，才能關閉儀器背後的電源開關；

3.2 保管運輸

1. 該儀器裝置屬於精密電子產品，應放於溫度-20℃～50℃，相對濕度不超過90%，且空氣中不含有足以引起腐蝕的氣體。

2. 校驗儀的運輸，應避免劇烈振動和撞擊，並防止雨雪浸濕。
