目前在電力係統中，大地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻幹擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小於30A。由此，就出現了試驗設備笨重，試驗過程複雜，試驗人員工作強度大，試驗時間長等諸多問題。

大地網接地電阻測試儀，采用了新型變頻交流電源，並采用了微機處理控製和信號處理等措施，很好的解決了測試過程中的抗幹擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

本儀器適用於測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。

本儀器采用異頻抗幹擾技術，能在強幹擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗幹擾能力，故可以在不停電的情況下進行測量。

1.2 性能特點

1. 測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。

2. 抗幹擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗幹擾性能，測試數據穩定可靠。

3. 精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網。

5. 操作簡單。全中文菜單式操作，直接顯示出測量結果。

6. 布線勞動量小，無需大電流線。

1.3技術指標

1. 測量範圍：0～200Ω（含電流樁阻抗）

2. 分 辨 率：0.001Ω

3. 測量誤差：±（讀數×1％+0.005Ω）

4. 最大輸出電壓：AC 400V (45Hz、55Hz，雙頻，正弦波)

5. 最大輸出電流：AC 5A (45Hz、55Hz，雙頻，正弦波)

6. 電流輸出檔位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔。

7. 抗幹擾能力：抗工頻50Hz電壓10V

8. 測量線要求：電流線銅芯截麵積≥1.5mm2

               電壓線銅芯截麵積≥1.0mm2

9. 供電電源：AC 220V±10％，50Hz

10. 長寬高（mm）：295×340×310

11. 儀器重量：30kg

1.4 儀器原理

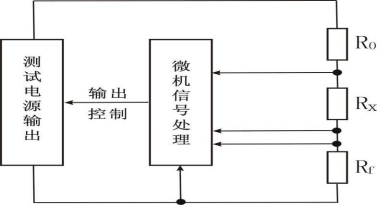

圖1測量原理示意圖

R0 回路電阻大約5～200Ω

Rx 測試電阻大約0～200Ω

Rf 標準電阻

測量電流線D：長度為地網對角線長度的3～5倍；

              線徑：≥1.5mm2

測量電壓線1：長度為0.618D；線徑： ≥1.0mm2

測量電壓線2：接被測地網

測量接 地線：接被測地網

1.5麵板介紹

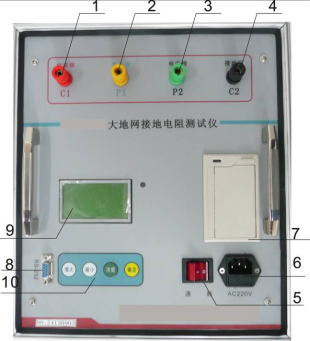

圖 2麵板示意圖

1：電流極(C1)  2：電壓極(P1)   3：電壓極(P2)  4：接地網(C2)

5：電源開關    6：電源插座    7：打印機     8：數據接口

9：顯示器      10：按鍵區：

“”增大鍵——修改菜單內容，采用循環滾動方式。

“”減小鍵——修改菜單內容，采用循環滾動方式。

“”功能鍵——選擇菜單項，被選中項反白字體顯示。

“”確定鍵——在“啟動”選項上按此鍵約5秒進入測試態。
