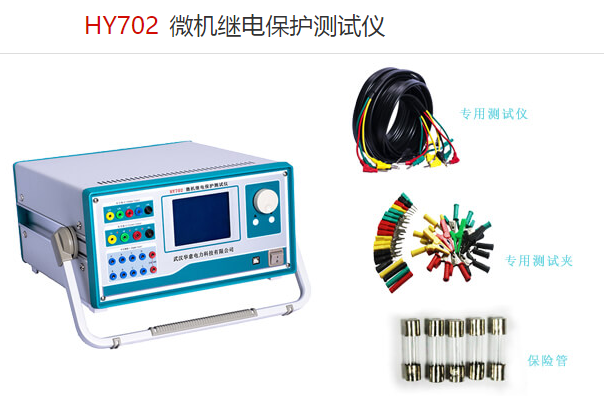

91看片视频APP下载電力是一家專業研發生產微機繼電保護測試儀的廠家，本公司生產的微機繼電保護測試儀在行業內都廣受好評，以打造最具權威的“微機繼電保護測試儀“高壓設備供應商而努力。

  高壓電動機的定子繞組和其引出線，一般應裝設電流速斷保護。對生產過程中容易發生過載的電動機，應裝設過負荷保護，過負荷保護可根據負荷特性帶時限作用於信號、跳閘或自動減負荷裝置。

  電力自動化,變電檢修,繼電保護,遠動通信,電力技術,高壓試驗,輸電線路,變電運行,整定計算,規章規程,電力論壇,電力技術,高壓實驗,電網,供電局,供電公司,電業局對於高壓電動機容量在2000kW以上的，在電流速斷不能滿足靈敏度要求時，應裝設縱聯差動保護。

  當電源電壓短時降低或短時中斷後根據生產過程不允許或不需要自啟動的電動機，以及為了保證重要電動機自啟動而需要斷開的次要電動機，應裝設低電壓保護，一般帶有0.5~1.5s時限作用於跳閘，但是為了保證人身和設備的安全，在電源電壓長時間小時後，須從係統中自動斷開的電動機，也需要裝設低電壓保護，一般帶有5~10s時限作用於跳閘。

  一、高壓電動機的相間短路保護－對於功率小於2000kW的電動機，常采用電流速斷來作為電動機的相間短路保護，當靈敏度要求較高時，可以用DL型或GL型繼電器構成兩相不完全星型連接方式，其接線方式與電路線路或電力變壓器的電路速斷相同。也可以采用兩相差接線，即兩相一繼電器接線。ZG電力自 電流速斷的動作電流按躲過電動機的最大啟動電流來整定。

  二、電動機的過壓保護－過負荷保護可以采用一相一繼電器接線，也可以采用兩相兩繼電器不完全星型連接或兩相差一繼電器接線。由於電動機裝有電流速斷保護，過負荷保護就可以利用GL型繼電器的反時限過電流裝置來實現過負荷保護。 過負荷的動作電流按躲過電動機的最大啟動電流來整定。過負荷保護的動作時間應大於電動機的啟動時間，一般取10-16s，如用GL型繼電器，可取兩倍動作電流時的時間12-16s。

  三、高壓電機的低電壓保護－當電壓互感器一次測隔離開關斷開時，低電壓保護即退出工作，防止無動作。對保護動作不重要的電動機，電壓繼電器按60％-70％額定電壓整定，動作時間取0.5s；對動作較為重要的電動機，電壓繼電器按30％-50％額定電壓整定，動作時間取5-10s。

  四、高壓電動機的差動保護－在小電流接地的供電係統中，可以采用兩相兩繼電器的差動保護接線，差動保護的動作電流按躲過電動機額定電流In來整定，主要考慮二次回路斷線時不至於引起誤動作。

  五、同步電動機的失步保護－采用兩相差接線對同步電動機的失步進行保護。當電動機定子繞組內出現較大的由於失步引起的脈動電流時電流繼電器動作。

  六、反應轉子回路內交變電流的失步保護－在同步電動機的轉子回路中串接電流互感器，正常運行時轉子回路中流過直流電流，互感器的二次側不產生感應電動勢，保護裝置不動作，當同步電動機發生失步運行時，轉子回路中感應出交變電流，通過電流互感器使二次側保護繼電器動作。

  隨著我國電力工業的迅速發展，新型繼電保護裝置特別是微機保護的推廣應用，對相應的微機繼電保護係統的設計有了更新、更高的要求。繼電保護是電力係統的重要組成部分。在現代的電力係統中，如果沒有專門的繼電保護裝置，要想維持係統的正常運行是根本不可能的。

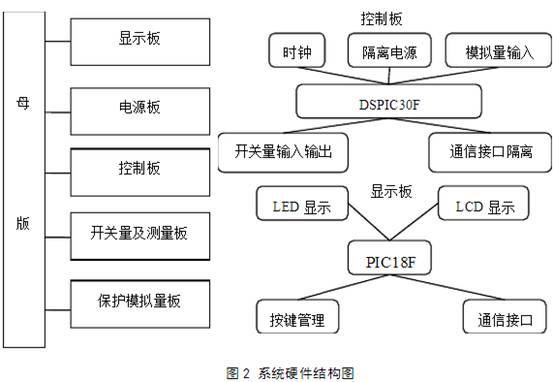

  在綜合自動化的發展下, 電力係統繼電保護裝置將集監測、保護、控製及通信於一體, 可以完成多種複雜任務。除了具備基本的測量功能外還需要有強大的數據處理能力和通信能力,這使得軟件的開發和維護變得異常複雜。在這種情況下,若隻采用單CPU容易造成多重任務間的相互衝突。為兼顧對實時保護任務和通信任務的不同處理要求,保護裝置需要由高性能的微控製器與數字信號處理器構成高性能的硬件係統。

  係統軟件主體流程如圖3所示,上電或複位後DSP與ARM均需完成第一步初始化工作

  (1)對硬件可編程接口初始化,設定端口作用,對於輸出端口則賦予初值,保證所有出口繼電器處於不動作狀態。

  (2)全麵的軟硬件自檢,保證裝置投入使用時處於完好的狀態,若出現異常則停機告警。 對於DSP而言,還需讀取所有開關量的輸入狀態並加以保存,標誌字清零,初始化采樣單元,設定指針位置與采樣間隔時間。

  DSP與ARM處理器有機地構成了一個功能分布、協同運行的整體係統。圖5aDSP子係統運行保護相關程序流程,初始化完畢後,開放中斷。其采樣中斷程序流程如圖5b示,數據采集單元A/D完成模擬量采集與轉換後,DSP對原始數據進行精加工,並計算電氣參數,同時,實時運行一次保護啟動分析與判斷。根據采樣程序中的啟動邏輯判斷,判定電力係統是處在正常運行狀態還是發生了故障,若檢測到故障發生,則進入故障分析程序,最終結合開入量推斷邏輯結果作出相應控製,並將電氣計算結果和保護判斷結果通過SPI傳輸至ARM。圖5為ARM 子係統運行管理相關程序流程,通過SPI通信中斷程序,接收DSP數據後予以顯示,並根據需要判定。

  現在繼電保護設備網絡化的趨勢越來越強，功能也越來越多。有時各保護檢測裝置必須協調工作才能為電力設備提供有效的保護和診斷功能，如故障斷線檢測，電力設備群用電安全的診斷和預測。設備本身有時也要求提供在線診斷接口，以備監控網絡及時發現問題，而不是靠固定時間的設備檢修。裝置經過實際的調試和運行，能可靠穩定地工作；能滿足多種保護設備的硬件要求，軟件結構靈活，任務分配合理；除了可以滿足常規意義下的保護算法，也可以完成故障錄波等預定的功能。
