一、接地電阻測量儀的工作原理

  1．手搖式接地電阻測量儀

  手搖式接地電阻測量儀內附手搖交流發電機作為電源，其外形和搖表相似，所以又稱為接地搖表。這種測量儀的端鈕有三個和四個兩種。有四個端鈕時，應將“P2”和“C2”短接後或分別接至被測接地體。三端鈕式測量儀的“P2”和“C2”已在內部短接，故隻引出一個端鈕“E”，測量時直接將“E”接至被測接地體即可。端鈕“P1”和“C1”分別接上電壓輔助極和電流輔助極，輔助電極應按規定的距離和夾角插入地中，以構成電壓和電流輔助電極。為擴大儀表的量程，測量儀電路中接有三組不同的分流電阻，對應可以得到0～1歐、0～10歐和0～100歐三個量程，用以測量不同大小的接地電阻值。

  接地電阻測量儀的工作原理：儀器產生一個交變電流的恒流源。在測量接地電阻值時，恒流源從E端和C端向接地體和電流輔助極送入交變恒流，該電流在被測體上產生相應的交變電壓值，儀器在E端和電壓輔助極P端檢測該交變電壓值，數據經處理後，直接用數字顯示被測接地體在所施加的交變電流下的電阻值。

接地電阻的測量一般都采用交流進行。這是因為，土壤的導電主要依靠地下電解質的作用，如果采用直流會引起極化作用，造成測量結果的不準確。

2．數字式接地電阻測量儀

  數字式接地電阻測量儀與手搖式接地電阻測量儀的工作原理和輸出端鈕相同，不同的是產生交變電流的方法、數據處理的手段和顯示的形式。數字式接地電阻測量儀與傳統手搖式接地電阻測量儀相比：有不用人力做功產生測試電流；檢測方法和數據處理技術先進；抗雜散電流幹擾能力強；數字顯示直觀清晰；測量準確度高等優點，逐步替換了手搖式接地電阻測量儀。

  隨著科學技術的發展，許多生產廠家以接地電阻測試的工作原理為基礎，采用單片機技術，對接地電阻測試儀進行了全新的改造，生產出變頻、大電流（3～5A）、可以測量電阻和電抗分量、數字顯示的智能型大電流接地電阻測量儀。數字式接地電阻測量儀以45Hz～55 Hz的頻率進行測量，避開了工頻幹擾。同時可以測量一般接地電阻測試儀無法測量的接地電阻中的電抗分量。

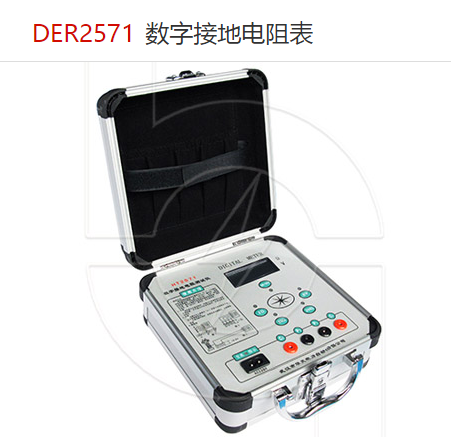

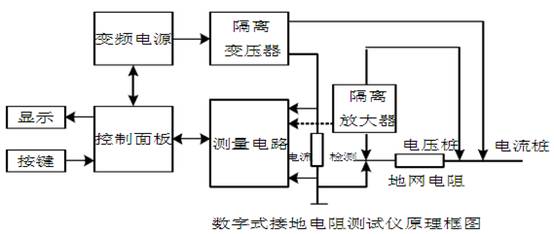

  數字式接地電阻測量儀的工作過程：接通電源開關，變頻電源通電，自動調整合適的電壓使測試電流達到設定值。測量電路根據試驗電流自動選擇並切換量程，采用傅立葉變換 濾掉幹擾，分離出信號基波，對測試電流和測試電壓進行矢量計算，實部計算電阻值，虛部 計算電抗值，計算結果顯示在液晶顯示屏上。通常數字式自動抗幹擾接地電阻測量儀的測量範圍在（0～500Ω），通常測量準確度為±1％。

3．數字式鉗形接地電阻測量儀

  鉗形接地電阻測量儀在測量接地電阻時不必使用輔助接地電極，也不需要中斷待測設備接地，隻要用鉗形接地電阻測量儀的鉗口鉗合接地線或接地棒，就能測量出接地體的接地電阻。

1. 準備工作

1）熟讀接地電阻測量儀的使用說明書，應全麵了解儀器的結構、性能及使用方法。

2）備齊測量時所必須的工具及全部儀器附件，並將儀器和接地探針擦拭幹淨，特別是接地探針，一定要將其表麵影響導電能力的汙垢及鏽漬清理幹淨。

3）將接地幹線與接地體的連接點或接地幹線上所有接地支線的連接點斷開，使接地體脫離任何連接關係成為獨立體。

2. 測量步驟

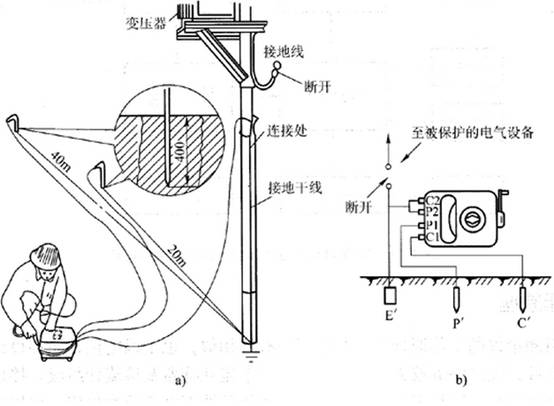

1）將兩個接地探針沿接地體輻射方向分別插入距接地體20m、40m 的地下，插人深度為400mm，如圖a所示。

a）實際操作 b）等效原理

2）將接地電阻測量儀平放於接地體附近，並進行接線，接線方法如下：

①用最短的專用導線將接地體與接地測量儀的接線端“E1”（三端鈕的測量儀）或與C2、”短接後的公共端（四端鈕的測量儀）相連。

②用最長的專用導線將距接地體40m的測量探針（電流探針）與測量儀的接線鈕“C1”相連。

③用餘下的長度居中的專用導線將距接地體⒛m的測量探針（電位探針）與測量儀的接線端“P1”相連。

3）將測量儀水平放置後，檢查檢流計的指針是否指向中心線，否則調節“零位調整器”使測量儀指針指向中心線。

4）將“倍率標度”（或稱粗調旋鈕）置於最大倍數，並慢慢地轉動發電機轉柄（指針開始偏移），同時旋動“測量標度盤”（或稱細調旋鈕）使檢流計指針指向中心線。

5）當檢流計的指針接近於平衡時（指針近於中心線）加快搖動轉柄，使其轉速達到120r／min以上，同時調整“測量標度盤”，使指針指向中心線。

6）若“測量標度盤”的讀數過小（小於1）不易讀準確時，說明倍率標度倍數過大。此時應將“倍率標度”置於較小的倍數，重新調整“測量標度盤”使指針指向中心線上並讀出準確讀數。

7）計算測量結果，即R地＝“倍率標度”瀆數ד測量標度盤”讀數。
