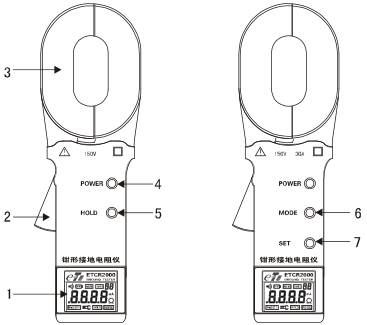

鉗表結構

1.液晶顯示屏

2.扳機：

1.液晶顯示屏

2.扳機：控製鉗口張合

3.鉗口：長鉗口 65×32mm；圓鉗口Φ32mm

4.POWER 鍵：開機/關機/*退出

5.HOLD 鍵：鎖定/解除顯示

*6.MODE 鍵：功能模式切換鍵（電阻測量/電流測量/數據查閱）

*7.SET 鍵：組合功能鍵（與 E MODE 鍵組合實現：鎖定/解除/存儲/設定/查看/翻閱/清除數據）

注：“*”僅限於 ETCR2000C。

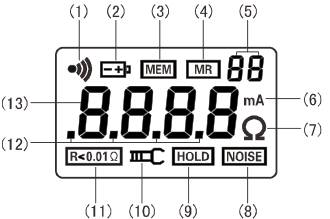

液晶顯示

1.液晶顯示屏

⑴. 報警符號

⑵. 電池電壓低符號

⑶. 存儲數據已滿符號

⑷. 數據查閱符號

⑸. 2 位存儲數據組編號數字

⑹. 電流單位

⑺. 電阻單位

⑻. 雜訊信號

⑼. 數據鎖定符號

⑽. 鉗口張開符號

⑾. 電阻小於 0.01Ω符號

⑿. 十進製小數點

⒀. 4 位 LCD 數字顯示

2.特殊符號說明

⑴. 鉗口張開符號，鉗口處於張開狀態時，該符號顯示。此

時，可能人為扣壓扳機；或鉗口已嚴重汙染，不能再繼續測量。

⑵. 電池電壓低符號，當電池電壓低於 5.3V，此符號顯示，

此時不能保證測量的準確度，應更換電池。

⑶. “OLΩ”符號，表示被測電阻超出了鉗表的上量限。

⑷. “L0.01Ω”符號，表示被測電阻超出了鉗表的下量限。

  鉗形接地電阻測試儀又名鉗形接地電阻儀，廣泛應用於電力、電信、氣象、油田、建築及工業電氣設備的接地電阻測量。鉗形接地電阻儀在測量有回路的接地係統時，不需斷開接地引下線，不需輔助電極，安全快速、使用簡便。鉗形接地電阻儀能測量出用傳統方法無法測量的接地故障，能應用於傳統方法無法測量的場合，因為鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。鉗形接地電阻儀有長鉗口及圓鉗口之分。長鉗口特別適宜於扁鋼接地的場合。

測量原理

1．電阻測量原理

  鉗形接地電阻儀測量接地電阻的基本原理是測量回路電阻。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，並在被測回路上感應一個電勢E。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，並通過下麵的公式即可得到被測電阻R。

2． 電流測量原理

  鉗形接地電阻儀測量電流的基本原理與電流互感器的測量原理相同。被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下麵的公式即可得到被測電流I。

雙鉗特性

雙鉗法/地樁法雙重測量方式：

  適合任意接地場所，多點或單點接地，都可正常測試。

抗幹擾能力強：

  自產生高頻電流，從而過濾市電中50HZ 、100HZ等諧波幹擾電流，即使在500KV變電站環境下，也能精確測量。

測量範圍廣、分辨率高：

  量程從0.01Ω～1000Ω，分辨率0.01Ω，對0.7Ω以下接地電阻，也能準確測量。

大鉗口設計：

  鉗口直徑50mm，滿足用扁鐵/鋼作接地引線的情況，特殊鉗口尺寸可按客戶要求定製。

大容量數據儲存：

  可儲存200組測量數據。
