91看片视频APP下载電力是一家專業研發生產接地電阻測試儀的廠家，本公司生產的接地電阻測試儀在行業內都廣受好評，以打造最具權威的“接地電阻測試儀“高壓設備供應商而努力。
單相接地是中壓配網中最常見的故障，發生接地後係統雖可繼續帶故障運行，由於非故障相對地電壓升高，若不及時處理可能會發展為非故障相絕緣破壞繼發相間短路的威脅。及時準確地判定接地回路是快速排除單相接地故障的基礎，實現判定接地故障回路的保護裝置通常被稱為小電流接地選線裝置，但早期的選線裝置唱發生誤選和漏選，效果不能令人滿意。
91看片视频APP下载電力在總結了各種小電流接地選線方案成功經驗和失敗教訓的基礎上，應用當代微機測控技術的新理念和新方法，對模擬信號處理，A/D轉換，計算平台以及算法做了重大改進，研製出智能小電流接地係統接地選線裝置，最終突破了“選線準確率偏低”這一長期困擾人們的難題，使選線結果真正具有了實用價值。
該裝置具有操作簡單，用戶界麵友好，選線準確，運行可靠等特點，可正確區分係統諧振和接地。采用標準部頒通訊規約，可與各保護生產廠家的綜自設備接口；具備超大容量的故障記錄功能，為現場運行人員迅速處理接地故障提供了極大的方便。
判據產生的原理
在小電流接地係統中，正常情況下，係統三相電壓對稱平衡，三相對地電容相等，在各饋出回路的零序電流互感器中無零序電流流過，當某回路發生單相接地故障時，電壓互感器開口三角繞組輸出零序電壓，係統各回路的零序電流互感器中，原方均有零序電流流過，零序電流互感器付方均輸出二次零序電流，但因故障和非故障回路所通過的電流大小和方向不同，可根據其零序電流的大小和方向進行故障判斷。
設計原理
裝置實時監測係統各段母線零序電壓和各路出線零序電流。當係統發生接地故障時，裝置計算分析接地母線PT開口三角處的零序電壓和該母線出線的零序電流間的大小、相位關係，並根據設定的接地故障判據，選出發生接地故障的線路；同時顯示、記錄、遠傳相關故障數據，給出告警信號，然後再保持循環監測狀態。
功能特點
1、 本裝置核心部件采用新一代智能ARM芯片，集成度高、 抗幹擾能力強、運行速度快、存儲容量大、可靠性高；
2、 采用雙ARM芯片，數據采集和分析判斷使用獨立的ARM芯片；
3、 輸入零序電壓無同名端一致要求；
4、 采用大屏幕液晶(LCD)顯示，全漢化菜單，易於理解，操作簡單；
5、具有報警、編碼兩種輸出方式；
6、 配備RS485、RS232 、RS422多種通訊接口；
7、 可記憶、存儲32次接地故障信息，裝置掉電後信息不丟失；
8、 現場CT變比、啟動電壓均可軟件設定，現場不需調整；
9、 完善的自檢、自恢複功能；
10、采用功能插件結構，方式為後插拔，維修及更換部件極為方便。
現場使用注意事項
1． 同一個現場的零序CT電氣特性應基本一致，應選用91看片视频APP下载電力配套零序CT；若單條出線有多條電纜時，請致電91看片视频APP下载電力技術部，91看片在线免费下载會根據現場情況給出建議方案或提供專用CT。
2．所有零序CT極性必須嚴格一致，尤其要注意零序CT和三相CT混用的現場，對於
有兩段以上母線的係統，必須保證所有引入裝置的CT極性一致
3．零序互感器一般加裝在電纜頭下方，零序互感器上方電纜外皮接地線必須穿過CT 後，在線路側接地；零序互感器下方電纜皮接地 則不能穿過零序互感器，避免形成短路環。
4．全部為電纜出線的係統，通常每條出線加裝一零序互感器，二次線接入FMDX裝置，CT極性應保持一致。
5．全部為架空出線的係統，通常隻有A、C相CT。這種情形，B相必須加裝CT，並與原A相、C相的CT的精度、變比特性一致，接成零序過濾器形式引入裝置。
6．對於混合係統，即既有架空出線又有電纜出線的係統，三相CT零序過濾器方式產生零序電流與零序電流互感器產生零序電流之極性要一致，變比不同裝置內部可軟件調節。

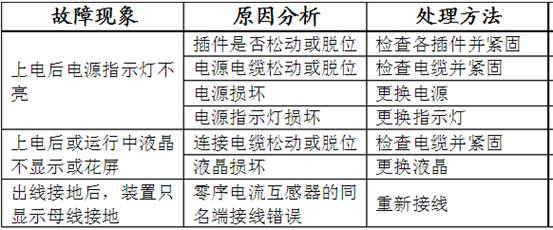

故障分析及處理
小電流接地係統
統計資料表明，在電力係統中，線路接地故障占總故障的70%以上，因而，在我國電力係統中，係統為了減少短路故障，減少停電，多采用中性點不接地方式；當係統所接回路較多、較長，尤其是電纜較多時，係統對地電容電流較大，當發生單相接地故障後，會引起弧光過電壓等一係列問題，影響係統的安全運行。為此，供電運行規程規定：當單相接地故障電流大於;70時，應裝設消弧線圈進行補償，使故障點僅流過補償後的零序電流，從而變成了經消弧線圈接地係統。因而將中性點不接地係統或者經消弧線圈接地係統稱為小電流接地係統。在此係統中發生單相接地故障時，接地故障點僅流過係統對地電容電流或補償後的電容電感電流，因而故障電流較小，不必立即切除故障回路。而采用微機式接地檢測裝置或帶接地檢測功能的微機式線路保護選出接地線路，發出信號，由運行人員采取措施（如轉移負荷）後再切除故障回路，可保障正常回路供電的連續性。
判據產生的原理
在小電流接地係統中，正常情況下，係統三相電壓對稱平衡，三相對地電容相等，在各饋出回路的零序電流互感器中無零序電流流過，當某回路發生單相接地故障時，電壓互感器開口三角繞組輸出零序電壓，係統各回路的零序電流互感器中，原方均有零序電流流過，零序電流互感器付方均輸出二次零序電流，但因故障和非故障回路所通過的電流大小和方向不同，可根據其零序電流的大小和方向進行故障判斷。
裝置的判據分析
直接接地係統
（1）用零序電壓作為啟動判據。當小電流接地係統發生單相接地故障時，開口三角產生零序電壓，當零序電壓大於整定值（一般為30V）時裝置啟動，進行分析判斷。
（2）用零序電流的方向和大小判斷出接地回路。非故障回路的零序電流為本回路的電容電流，其方向超前零序電壓約90V。故障回路的零序電流等於本係統所有回路零序電容電流之和減去本回路的電容電流之差，其值應是最大的，其方向滯後零序電壓約90v，與故障回路的零序電流方向相反，以零序電流的方向和大小可以明確地選出接地回路。
經消弧線圈接地係統
（1）用零序電壓作為啟動判據。零序電壓大於整定值時啟動，進行分析判斷。
（2）用零序電流裏的5次諧波分量的方向和大小判斷接地回路。
經消弧線圈接地係統，經過消弧線圈的補償，可使流過故障點的接地故障電流小於5A減輕故障損失。由於消弧線圈的補償作用，使接地回路的零序電流（為電感電流）與非故障回路的零序電流相位基本相同，相位超前零序電壓約90℃，副值也不一定比非故障回路的零序電流大。因此無法以基波零序電流方向來判斷出接地回路。對於零序電流裏的5次諧波分量則不同，因為對5次諧波而言，其感抗比基波感抗擴大了5倍，其容抗比基波容抗縮小了5倍，此時電感對5次諧波相等於開路，電感可忽略，通過消弧線圈的零序電流9次諧波分量很小，基本不起補償作用。接地回路零序電流裏的5次諧波分量滯後於零序電壓裏的5次諧波分量約90℃，與未接地回路零序電流裏的5次諧波分量方向相反，所以采用5次諧波電流最大值及相位雙重判斷選出接地回路故障。
由此可見，零序電流的方向和大小是正確判斷、選擇接地回路的關鍵，可用三相電流互感器或專用零序電流互感器來采集零序電流，實踐中多采用專用零序電流互感器來采集。
序電流互感器的選擇原則
零序電流互感器采集的是零序電流，無原方繞組，隻是將被測回路的導體（引線套管、匯流排或電纜）穿過它的內孔，作為原方繞組，匝數隻有一匝。因出現接地故障時流過的接地故障電流均在10A以下，精度難以保證，這就要求選用高導磁鐵芯（導磁率在300000以上）的高精度零序電流互感器，盡可能減小其變比誤差和相位誤差，使其在原方電流大於1A時基本能達到變比誤差小於1%，角誤差小於1°，使輸入檢測裝置的電流能準確反映係統各回路零序電流的大小和相位，提高接地檢測裝置的正確動作率。
同時，同一個配電室（所）選用的零序電流互感器其電氣特性應基本一致，即：必須選用同一品牌，同一生產廠家，同一規格的零序電流互感器。
零序電流的采集
若全部為電纜出線的係統，通常每條出線上安裝一個零序電流互感器，一般安裝在電纜頭下方；全部為架空出線的係統，A,B，C相均裝互感器，且3個互感器精度、變比特性一致，接成零序過濾器形式後接入檢測裝置；對於既有電纜出線，又有架空出線的混合係統，三相零序過濾器方式產生的零序電流與專用零序電流互感器產生的零序電流的極性要一致。
零序電流互感器的正確使用
（1）所有零序%(極性必須嚴格一致，尤其要注意零序CT和三相CT混用的場合。對於有兩段以上母線的係統，必須保證所有引入裝置的CT極性一致。
（2）零序電流互感器一般安裝在電纜頭下方，零序電流互感器上方電纜外皮接地線必須穿過CT後，在線路側接地。
