接地電阻測試儀校準

2.1

  模擬接地電阻表模擬接地測試儀中，ZC- S型接地電阻為典型代表，主要包括兩種不同型號的產品，在實際應用中大多將 P2 和 C2 端進行有序連接，與三各接線端鈕“E”端狀態相一致。在對 ZC- S接地電阻表進行校準的過程中，在明確接地電阻表檢定裝置後，依據校準點對刻度盤數和倍率數進行科學化設置，確保搖把以標準轉速轉動，適度調節接地電阻表檢定裝置上的盤電阻，待被校準接地電阻表上檢流計顯示零後，觀察檢定裝置上的電阻值，該數值為接地電阻表的實際測量值。

2.2

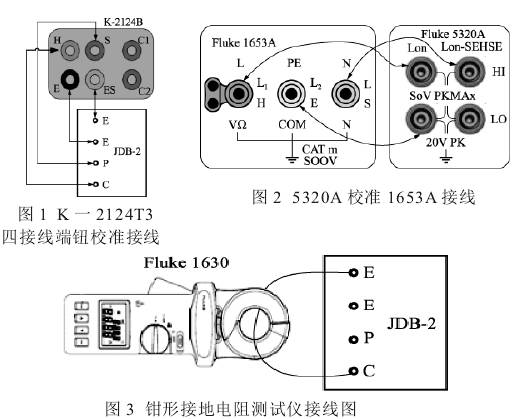

  數字接地電阻測試儀根據數字接地電阻測試儀，具有二線法、三線法和四線法測量方法的功能，對其進行校準時也應分二線、三線和四線方式分別實施。圖 1 是對數字接地電阻測試儀進行四線方式校準時的接線圖，將圖中的 E 與 ES連線斷開，即變為三線方式校準時的接線圖，該儀器沒有二線法測量法。如圖 2 所示，利用 Fluke 5320A 多功能電氣測試儀校準器校準F1uke1653 A 多功能安裝測試儀接線圖，其執行校準過程是:a.按圖 7 將Fluke 1653A 與 Fluke5320A 連接;b. 按 5320A 上的 LOS 功能鍵;c.按Mode 功能鍵，然後，用光標鍵或旋鈕，使 Resistance4- wi，突出地顯示出來，並按 Select 功能鍵或按入旋鈕將其選定;d.在顯示屏的輸出區，查明4- Wire 已經顯示。

  如果沒有顯示，則請按 MODE 功能鍵並按照上麵第 3步中的說明，選擇 Resistance4- Wire;e. 調節輸出值到希望的電阻值;f.按OPER 功能鍵，電阻被施加到輸出端子上，將 1653A

上的讀數與 5320A顯示屏上的標準值進行計算即得到測量誤差。

2.3

鉗形接地電阻測試儀

  鉗形接地電阻測試儀校準方法與一般的接地電阻測試儀采用直接跟標準電阻器連接，直接比較的方法不同，必須用鉗住標準電阻器輸出端的連接導線，連接導線應置於鉗頭幾何中心位置，並與鉗圈垂直，根據選取的校準點調節標準電阻器的阻值，讀取鉗形接地電阻測試儀顯示數值，並與標準電阻器的輸出值進行誤差處理。根據校準要求，圖 3 是校準Fluke1630

鉗形接地電阻測試儀示意接線圖。

  將 JDB- 2 的 E 輸出端用一條盡量粗的多股銅導線與 C(或 P)輸出端相連，同時要求將模擬輔助接地電阻旋鈕置於 0 點，調節 JDB- 2 輸出校準點需要的電阻值，從而實現校準接地回路電阻測量功能的目的。

3接地電阻測試儀校準要點

  在對接地電阻測試儀進行校準的過程中，為保證校準的準確性，鉗表開機時應當保持鉗處於空置狀態，以免影響自校準效果。應當保證鉗口鐵芯接觸麵保持整潔狀態，測試及校準過程中，鉗口應當保持良好的閉合狀態，以保證校準的精準性。相關校準人員應當注意的是，接地電阻測試儀具有一定特殊性，不同產品在類型、規格上存在一定差異，尤其是接線端

符號差別較大，此種情況下，校準過程中應當依據被校準接地電阻測試儀的具體情況進行深入分析，合理選取接線方式，切實提高接地電阻測試儀的測量精度。接地電阻測試儀的校準過程中，其標準電阻器應當選用實物標準電阻，以保證校準的可靠性。

結束語

  接地電阻測試儀是一種新型數字接地電阻測試儀，在現代科學技術形勢下，主要采用先進的大規模集成電路，對 DC/AC變換技術進行合理運用，實現了三端鈕、四端鈕技術的有效合並，能夠對電阻值進行準確測量。為促進接地電阻測試儀在電力行業及通信等領域內的實際應用價值的有效發揮，應當積極采取有效措施對該儀器進行校準，保證測量的準確性和有效性。
