  在工程技術領域， 接地電阻是一個十分重要的物理量，是接地係統的一項重要技術指標，

  是衡量接地係統有效性、 安全性及判定接地係統是否符合設計要求的重要參數，其精確測定日益重要。 但是，在實際檢測工作中發現，接地電阻值讀數不穩定、甚至出現測試結果為負值的情況時有發生。 如不認真分析偏離真值的原因並進行校正，則會留下安全隱患。

測試原理

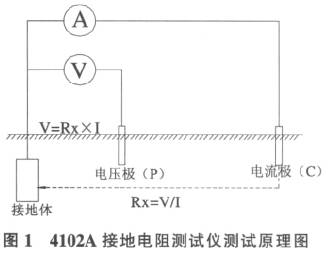

  本文以目前防雷檢測過程中最常用的日本產4102A 接 地電阻測試 儀工 作 原 理 為 例 進 行 說 明 。4102A 接地電阻測試儀采用電位降法測量接地電阻值，測試原理圖如圖一。即：在作為測試對象的E（接地體）和C（電流電極）之間流動交流額定電流I，求取E 和P（電壓電極）的電位差 V，然後求取接地電阻值 RX。

RX＝V ／ I

環境因素

  （1）地表處存在地電流。電子設備的使用造成接地電阻測試儀測試極附近的地表存在雜散電流，影響測試結果。

  （2）接地體自身存在漏電流 。因用電設備絕緣措施不好，或部分線路短路引起泄漏現象，使接地裝置本身存在有交變電流。 由於接地電阻測試儀測量時回路一般為小電流，當測試回路中有幹擾電流時，就會測測試線路上疊加交流信號， 直接影響接地電阻的測試結果。

  （3）檢測環境存在電磁場幹擾。當檢測區域有大功率發射裝置如：通信基站、微波站等，或有高壓變電站、高壓線路等會產生較強電磁幹擾環境時，會在測試儀上兩個閉合回路耦合出感應電流， 影響讀數的準確。 另外，在檢測過程中使用大功率的對講機，也會對測試結果有一定的影響。

  （4） 接地裝置與地下其它金屬管線布置情況複雜。 在實際檢測工作中， 由於地下金屬管線的實際存在即走線複雜，按正常檢測布線時，常常會改變測試儀各極端的電流方向， 引起測量結果為零或負值情況。

5 接地電阻測試值偏離真值的解決方法

  （1） 檢測人員須持證上崗，並嚴格按照檢測規範、規程開展檢測工作；使用檢定合格的檢測儀器；對接地電阻測試儀的連接線、 接地極及金屬夾做定期除鏽，保證較小接觸電阻。

  （2）認真學習 、充分認識常用的電位降法測量接地電阻的工作原理。在檢測過程中排除 E 和 C 之間的電位幹擾，即把C極布置到E的無窮遠處，把 P極布置與電位等於零的區域。

  （3）根據實際檢測環境選擇合適的測試線，確保線路盡可能拉直，避免測試線彎曲而產生自感現象；並定期維護測試線， 對於可能折斷或使用時間較長的線路及時更換。

  （4） 對於在特殊季節及特殊環境下開展的檢測工作， 需按照 《建築物防雷裝置檢測技術規》GB ／T21431－2008 的要求對所測區域的土壤電阻率進行修正。
