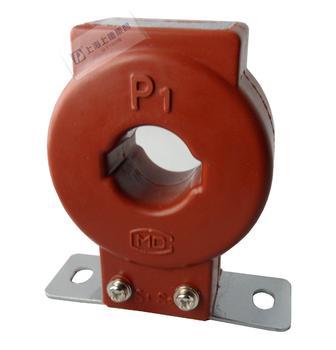

為什麽要用電流互感器。在91看片在线免费下载的工業生產中為了設備的正常運轉，會對整台或整個車間的電流做一監視和測量以及計量（計費）。那麽大家想一下會是多大的電流？得有好幾百A 的電流吧~！電線也用上百平方，所91看片在线免费下载不能直接的接在電流表上。所以91看片在线免费下载就需要將一次係統的大電流按比例變換成小電流,供給測量儀表，用來變換的電器就叫做電流互感器。

----------------------------------------------------------------------------------------------------------------------------------------------------
原理
     在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便於測量、保護和控製需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

    對於指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對於數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。

    微型電流互感器也有人稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用於擴大儀表量程。）

    電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量儀表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。

    電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。

  Kn=I1n/I2n

     電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變為5A的電流。

----------------------------------------------------------------------------------------------------------------------------------------------------

型號參數

一、電流互感器型號：

      第一字母：L—電流互感器
      第二字母：A—穿牆式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序
      接地檢測用；W—抗汙穢；R—繞組裸露式
      第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用
      第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG
      第五數字：電壓等級 產品序號
----------------------------------------------------------------------------------------------------------------------------------------------------
使用原則
  1:電流互感器的接線應遵守串聯原則：即一次繞阻應與被測電路串聯，而二次繞阻則與所有儀表負載電流互感器串聯

  2:按被測電流大小，選擇合適的變化，否則誤差將增大。同時，二次側一端必須接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，造成人身和設備事故

  3:二次側絕對不允許開路，因一旦開路，一次側電流I1全部成為磁化電流，引起φm和E2驟增，造成鐵心過度飽和磁化，發熱嚴重乃至燒毀線圈；同時，磁路過度飽和磁化後，使誤差增大。電流互感器在正常工作時，二次側近似於短路，若突然使其開路，則勵磁電動勢由數值很小的值驟變為很大的值，鐵芯中的磁通呈現嚴重飽和的平頂波，因此二次側繞組將在磁通過零時感應出很高的尖頂波，其值可達到數千甚至上萬伏，危及工作人員的安全及儀表的絕緣性能。另外，二次側開路使二次側電壓達幾百伏，一旦觸及將造成觸電事故。因此，電流互感器二次側都備有短路開關，防止二次側開路。在使用過程中，二次側一旦開路應馬上撤掉電路負載，然後，再停電處理。一切處理好後方可再用。

  4:為了滿足測量儀表、繼電保護、斷路器失靈判斷和故障濾波等裝置的需要，在發電機、變壓器、出線、母線分段斷路器、母線斷路器、旁路斷路器等回路中均設2～8個二次繞阻的電流互感器。

  5:對於保護用電流互感器的裝設地點應按盡量消除主保護裝置的不保護區來設置。例如：若有兩組電流互感器，且位置允許時，應設在斷路器兩側，使斷路器處於交叉保護範圍之中

  6:為了防止支柱式電流互感器套管閃絡造成母線故障，電流互感器通常布置在斷路器的出線或變壓器側

  7:為了減輕發電機內部故障時的損傷，用於自動調節勵磁裝置的電流互感器應布置在發電機定子繞組的出線側。為了便於分析和在發電機並入係統前發現內部故障，用於測量儀表的電流互感器宜裝在發電機中性點側。
----------------------------------------------------------------------------------------------------------------------------------------------------

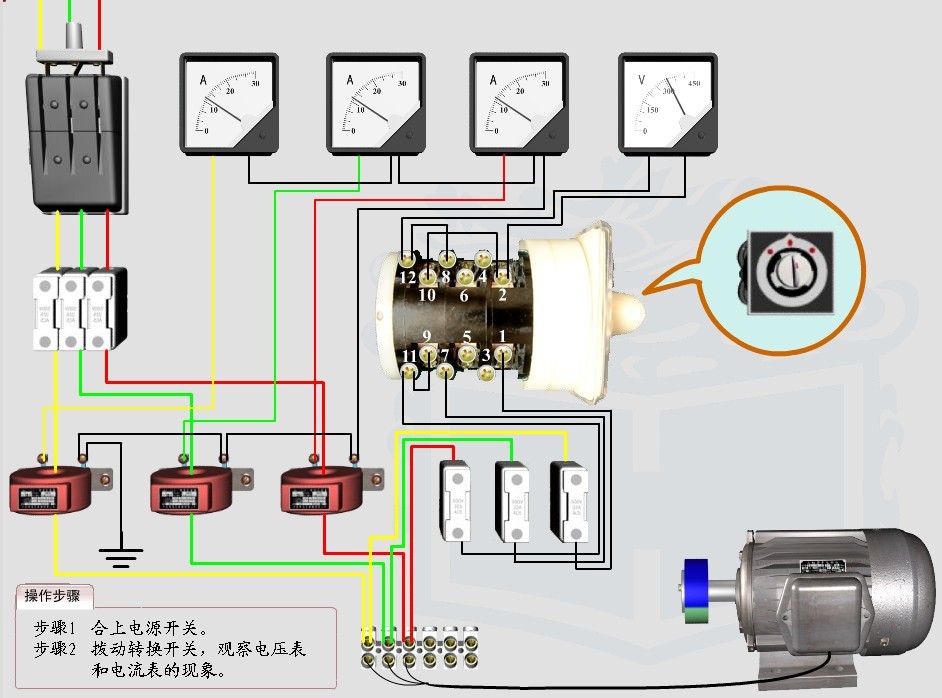

接線方式

  額定變比和誤差：電流互感器的額定變比KN指電流互感器的額定電流比。即：KN=I1N/I2N

  電流互感器原邊電流在一定範圍內變動時，一般規定為10～120%I1N，副邊電流應按比例變化，而且原、副邊電壓（或電流）應該同相位。但由於互感器存在內阻抗、勵磁電流和損耗等因素而使比值及相位出現誤差，分別稱為比差和角差。

   比差為經折算後的二次電流與一次電流量值大小之差對後者之比，即fI 為電流互感器的比差。當KNI2>I1時，比差為正，反之為負。

   對於沒有采取補償措施的電流互感器，比差為負值，角差為正值，比差的絕對值和角差均隨電流增大而減小。

  采用補償的辦法可以減小互感器的誤差。一般通過在互感器上加繞附加繞組或增添附加鐵心，以及接入相應的電阻、電感、電容元件來補償。常用的補償法有匝數補償、分數匝補償、小鐵心補償、並聯電容補償等。
