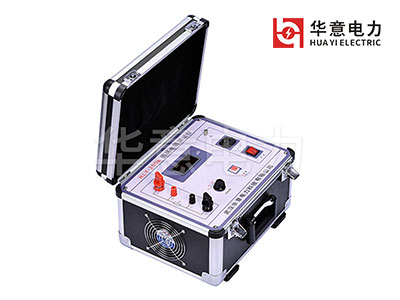

回路電阻測試儀的使用說明和故障分析
發布時間：2019-07-18 14:12:52
瀏覽次數：4495
1. 按四線測量法，用專用測試線將被試品連接至儀表麵板上，注意電壓測量線應接在電流輸出線內側。
2. 接通AC220V電源（注意：電源進線的第三根線即保護地必須接到大地），按下電源開關，此時電流表、電阻表顯示“000”（可在未數允許一位數跳動）。
3. 按測量開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被測試品的阻值，並作記錄。（若顯示“1”表示所測回路超量程）。
4. 測試完畢，將電流輸出調節旋鈕（按逆時針）調至最小，複位測量開關，再切斷電源開關。
5. 如要重複測試，隻需複位測量開關，將測試鉗重新夾好，再按測量開關即可。
故障現象 | 原因分析 | 排除方法 | 備注 |
開機無顯示 | 1)電源未接通 | 接通電源 | 更換保險管應更換同型號保險管不能用其它型號代替 |
2)儀器5A保險管未安裝好或開路 | 重新安裝保險管或更換保險管 |
|
|
輸出電流達不到200A | 1)測試線路太長即導線截麵積過小 | 更換截麵積較大導線 |
|
無電流輸出 | 1)待檢設備開路 | 檢查設備 排除故障 |
|
2)試驗回路有開路故障 | 檢查試驗回路排除開路故障 |
|
|
