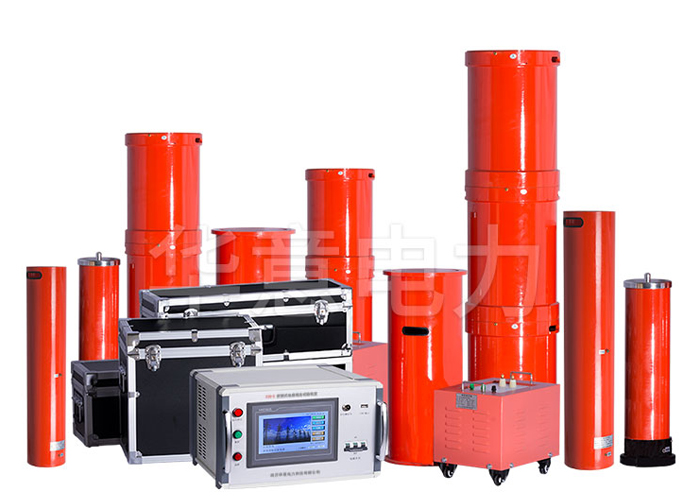

XZB係列變頻91看片在线免费下载由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成91看片在线免费下载連接方式；分壓器並聯在被試品 上，用於測量被試品上的諧振電壓，並作過壓保護信號；調頻功率輸出經激勵變壓器耦合給91看片在线免费下载回路，提供91看片在线免费下载的激勵功率。 變頻91看片在线免费下载試驗裝置是運用91看片在线免费下载原理，利用勵磁變壓器激發91看片在线免费下载回路，調節變頻控製器的輸出頻率，使回路電感L和試品C91看片在线免费下载，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用於電力、冶金、石油、化工等行業，適用於大容量，高電壓的電容性試品的交接和預防性試驗。

◆適用範圍
◆110kV～500kV高壓組合電器（GIS）
◆110kV～220kV交聯聚乙烯（XLPE）高壓電纜
◆10kV～35kV交聯聚乙烯（XLPE）加長高壓電纜
◆110kV～500kV電力變壓器、SF6斷路器、互感器、絕緣子、耦合電容。

◆主要結構

XZB調頻諧振高壓試驗裝置： 由隔離變壓器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成91看片在线免费下载連接方式；分壓器並聯在被試品上，用於測量被試品上的諧振電壓，並作過壓保護信號；調頻功率輸出經激勵變壓器耦合給91看片在线免费下载回路，提供91看片在线免费下载的激勵功率。

◆主要特點
※ 操作簡單。手動試驗（手動尋找諧振點和手動升壓）、自動調諧（自動尋找諧振點）和自動試驗（自動尋找諧振點和自動升壓）三種模式適應不同試驗要求
◆局部放電量小，Q值高，調頻範圍寬。
◆試品閃烙後無暫態過電壓。
◆本裝置設計獨特。高壓組合電器試驗電壓高，但試驗電流小，而高壓電纜的試驗電壓相對高壓組合電器來說要低，但試驗電流大大增加，故此類調頻諧振裝置把電抗器分為n節，使之串聯可輸出高電壓/小電流，並聯可輸出較低電壓/大電流。
◆完全可以期待常規試驗變壓器來完成變電站內的交流耐壓試驗，試驗所需電源容量小，為試驗容量的1/20～1/30倍可解決變壓器用變電源容量小於試驗容量問題。
◆試驗範圍大，可對CT，PT，開頭，斷路器，絕緣子，母線變壓器中性點等進行交流耐振試驗。
◆重量輕，單件重≤40kg，方便搬動，極便於現成試驗。
◆裝置可對現場XLPE交聯聚乙烯電纜220KV電壓等級1200mm2的長度達10公裏進行試驗。
◆大屏幕顯示試驗數據、狀態和實時操作步驟提示
◆采用我公司專有的16位精細調頻和調壓軟件專業技術、11KHZ載波頻率、SPWM和進口原裝IPM整體模塊。配合適當電抗器，就可以滿足國家和地方電力部門規定的頻率範圍，整機領先於國內外同類產品。
◆軟件精細調頻、調壓。
