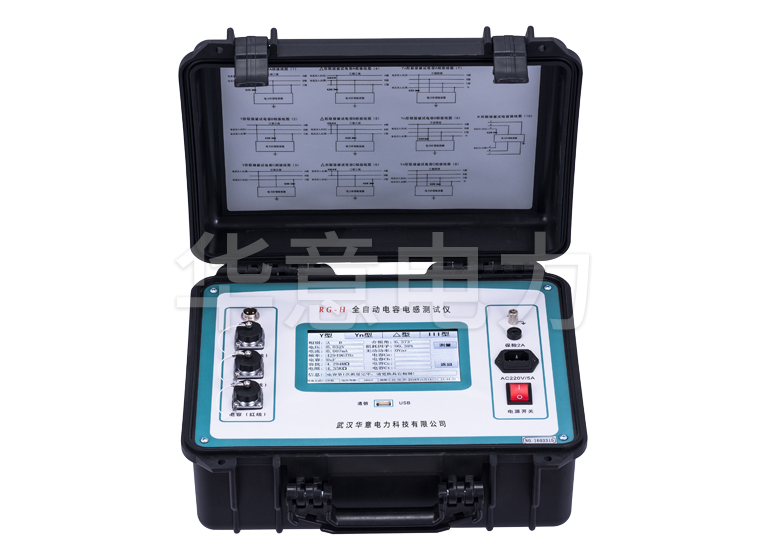

許多人都對電容電感測試儀的接線有疑問，今天就詳細對電容電感測試儀2種接線法解析。一起來聽聽看吧。

　　電容電感測試儀接線方法主要分2種：並聯電容器測量、電抗器電感測量。

　　1.電容電感測試儀並聯電容器測量接線方法

　　進行測試前，應按使用要求正確連接電源線及信號電纜

　　(1)將測試電壓電纜一端接到全自動電容電感測試儀【電壓輸出端子】上;

　　(2)將測試電流信號電纜插在電容電感測試儀【電流取樣插頭】上;

　　(3)接好測試儀器220V電源線;

　　(4)將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形電流取樣表卡在所需測量的單台電容器的套管處;

　　(5)閉合【電源開關】;

　　(6)開機後，屏幕顯示第1屏開機顯示;如果顯示白屏，請直接按複位鍵。將光標移至【設置】處，進入第3屏設置參數，將【等效阻抗】設為【並聯電容】模式。按【確認】鍵並存入設置值，回到主菜單。將光標移至【測量】，按【確認】鍵進入測量，將【電壓輸出開關】置於【通】的位置即進行電容測量，液晶屏幕上顯示的數據即是測量結果。

　　(7)將鉗形電流表取下，卡於另一台需測量的電容器上，直至該相測量完畢。

　　(8)測試結束後，切斷電源，並將麵板上所有開關恢複到測試前的狀態，拆除所有接線。

　　2.電容電感測試儀電抗器電感測量接線方法

　　(1)接線方法同測量電容時一樣，隻是被測試品為電感;

　　(2)開機按【確認】後屏幕顯示主菜單畫麵，將光標移至【設置】處，進入第3屏設置參數，將【等效阻抗】設為【串聯電感】模式。按【確認】鍵並存入設置值，回到主菜單。

　　(3)將光標移至【測量】處，按確認進入測量狀態。

　　(4)將【電壓輸出開關】置於【通】的位置即進行電感測量。

　　3.電容電感測試儀測量注意事項

　　(1)被測電感的Q值越高，測量準確度越高。

　　(2)因電容電感測試儀測試電壓較高，測量小電感量電感時(10mH以下)，測試時間不宜過長，在測試結果穩定後盡快關斷電壓輸出開關，以免大電流損壞電容電感測試儀電源和被測試品電感。
