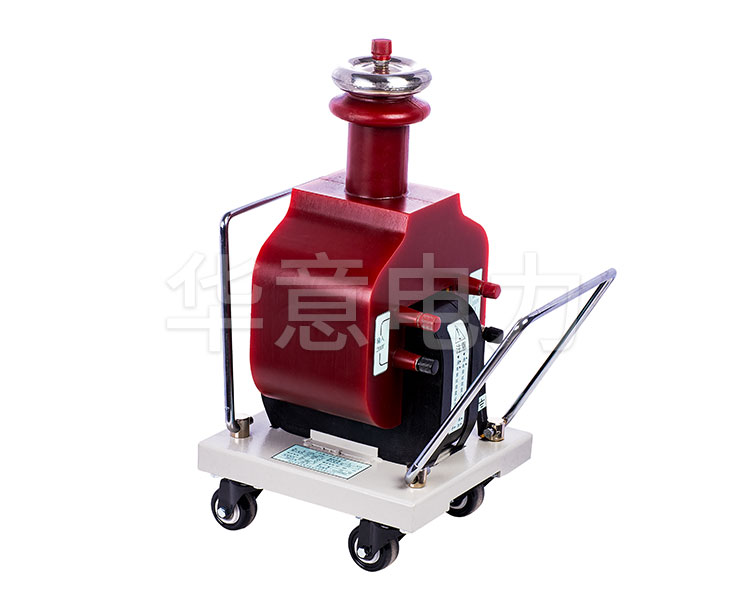

幹式超輕型高壓試驗變壓器結構特點：

　　1、絕緣結構布局方麵，根據變位器油"距離效應"原理，采用多層次絕緣，變壓器的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。

　　2、解決LE變壓器滲漏油問題，由於TDM係列變壓器無儲油器，所以當氣溫過高時，油經膨脹從油咀滲漏出來，而該係列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具裝矽堆、短路杆和串管杆等功用外，還相當於變壓器儲油器。

　　3、TDM係列變壓器高壓輸出端采用環氧樹脂密封，由於環氧樹脂在常態下灌注時會產生大量氣泡，而使得高壓引線部位出現放電現象。則采用金屬件固定引線筆均壓，從而消除了放電現象。

　　4、本係列產品油箱，結構緊湊，外觀新穎，體積、重量均小。

　　5、鐵芯為單框芯式，0.30mm冷軋向矽鋼片疊成，用新的特殊材料予以緊因，取代了傳統的穿芯螺杆。線圈為同心圓筒多層塔式結構。

　　幹式超輕型高壓試驗變壓器注意事項：

　　1、試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及試驗變壓器的接地情況，並設有專人監護安全及觀察被試品狀態工作。

　　2、被試品做試驗前，應拆除所有對外連線，並充分放電，主要部位應清除幹淨，保持幹燥，以免損壞被試品及帶來試驗數值的誤差。

　　3、對於大容量試品(電容器、超長電纜等)試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。

　　4、試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓。
