高壓開關綜合測試儀的操作方法

　　首先，打開電源按鍵，電子調節液晶對比度，直到顯示效果最佳。按鍵，高壓開關動特性測試儀進入菜單操作界麵。

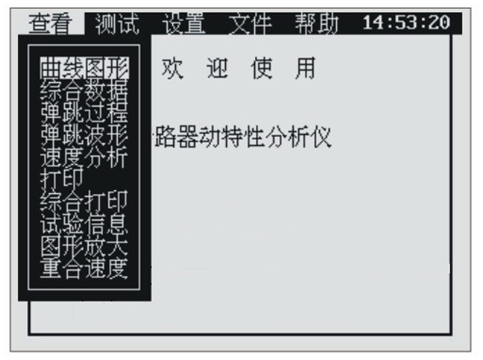

　　幕上方為儀器操作主菜單，從左到右依次為"查看"、"測試"、"設置"、"文件"、"幫助"五個主菜單。

　　測試前，高壓開關動特性測試儀的各種操作狀態的設置。

　　刪除用戶自己定義的速度定義。

　　檢測旋轉傳感器工作是否正常，安裝是否合理。

　　開關的"分-合"試驗，整定"分-t2-合"控製時間間隔後試驗，直接得到開關的一分時間、一合時間、無電流時間值。

　　開關的"分-合-分"試驗，整定"分-t2-合-t1-分"控製時間間隔後試驗，直接得到開關的一分時間、一合時間、二分時間、金短時間、無電流時間值。 注意：控製時間間隔t1是指從給合閘線圈上電起到給分閘線圈上電的這段時長，控製時間間隔t2是指從給分閘線圈上電到給合閘線圈上電的這段時長。對於"合-t1-分"、"分-t2-合"、"分-t2-合-t1-分"操作，控製時間間隔t1設置為合閘固有時間，與開關合閘時間相當，控製時間間隔t2設置為分閘固有時間，與開關分閘時間相當。

　　測試結果的綜合曲線圖譜，包括各斷口的時間波形、彈跳波形、時間-行程曲線、線圈電流波形等，這些波形都是以時間為橫坐標在一個坐標圖上顯示的綜合圖譜。

　　以表格的形式顯示所測的結果值，包括各斷口的固有分合時間值、同相同期、相間同期、剛分剛合速度、最大速度、線圈電流、開關總行程、超行程或反彈幅值等。

　　顯示各斷口的彈跳時間、彈跳次數。如果想看到每斷口更詳細的彈跳過程，在"詳細"光標下，按 鍵，可看到相應斷口的第一合時刻、第一分時刻、第二合時刻、第二分時刻……的更詳細的彈跳過程。如要打印彈跳結果，"詳細"光標下，按 或 鍵消除"詳細"，然後再調出【查看】菜單，選擇【打印】打印即可。

　　將斷口時間波形的彈跳處橫向放大10倍,以便從圖上更清晰地看到斷口的彈跳過程。

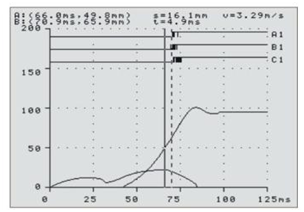

　　對所測得的"時間-行程"曲線進行分析可以得到相關的數據，當然最主要的是得到剛分剛合速度數據。(如下圖)　　

　　"S=XX.Xmm"為行程曲線上兩個坐標點的縱坐標之差。

　　"t=XX.Xms"為行程曲線上兩個坐標點的橫坐標之差。

　　"V=XX.XXm/s"為此兩點縱坐標差與橫坐標差之比值，即動觸頭在此兩點之間的平均速度。如果91看片在线免费下载按開關廠家的剛分剛合速度定義設定此兩點。那麽V即為所測的剛分剛合速度。 當然，左右移動兩根坐標線到相應位置，查看兩坐標點的縱坐標之差，可以看到開距、超行程、過衝過程、反彈幅值等數據。在曲線上還可以看到動觸頭的起始運動時刻點等一係列"綜合數據表格"中沒有顯示的數據，供分析用。

　　打印屏幕當前顯示的內容。

　　打印試驗日期、試驗內容、試驗所得曲線圖譜、綜合數據。

　　將顯示的波形圖譜橫向放大一倍。

　　重合閘時，用直線或旋轉傳感器測速，可以得到一分速度、一合速度、二分速度等。

　　儀器完成試驗後，保存試驗結果。

　　調出儀器中已經保存的試驗結果。

　　將所測結果保存到儀器存儲器中，以日期作為文件夾，同一天試驗的結果保存在同一個文件夾內。所存結果隻要不進行刷新，可永久保存。

　　連接儀器到PC機的進入操作。
