電氣設備在正常運行中，不僅要經受額定電壓的長期作用，還必須經受工頻過電壓、雷電過電壓、操作過電壓等各種過電壓的考驗。 為了評價電氣設備耐受過電壓的能力，人為模擬各種過電壓，對電氣設備的絕緣進行試驗，檢查其耐受能力。 這被稱為絕緣強度試驗，也稱為耐壓試驗。 耐壓試驗對保證電氣設備的安全穩定運行具有重要意義。

　　在耐壓試驗中，由於其試驗性質的特殊性，準確測量試驗電壓尤為重要，在91看片在线免费下载日常的高壓試驗工作中，測量試驗電壓的方法是在試驗變壓器的低壓側測量，用變壓器測量，用靜電電壓表測量，用銅球間隙測量，用電容分壓器或阻止電容。

　　測量方法中，除了用銅的球隙進行測量以外，都使用了電壓表。 在進行工頻交流耐壓試驗的過程中，91看片在线免费下载日常使用的電壓表測量的是電壓的有效值，但在被測試電力設備的工頻擊穿、發生閃絡和放電時，一般依賴於交流試驗電壓的峰值和振幅。 這是因為交流電壓的波形在峰值時，絕緣中的瞬時電場強度達到最大值，在絕緣不良的情況下，一般此時會發生擊穿、閃絡或放電。 試驗電壓波形為正弦波時，電壓的峰值或振幅與有效值之比。 由於電力使用單位接通了很多非線性負載，增加了高次諧波電流分量，導致電網電壓發生畸變，或者由於高壓試驗設備的結構和設計問題，導致高壓試驗電壓波形發生畸變。 例如，交流高壓試驗變壓器鐵芯飽和，勵磁電流出現明顯的三次諧波，試驗電壓出現尖頂波。 特別是近年來國內流行的小型輕量變壓器，鐵芯小、磁密度高、輸出電壓波形畸變更嚴重、波形畸變較大時，正弦基波分量主要疊加有較大的三次諧波分量，波頂係數有時會達到1.45~1.55，在這種情況下，再按前述的方法求峰值會造成錯誤，使被試品損壞。

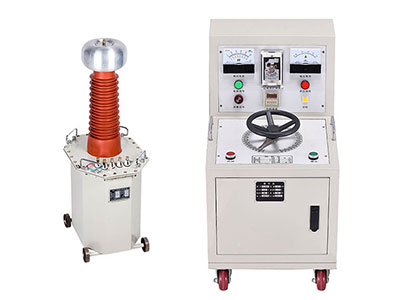

　　因此，為了保證試驗結果的正確性，高壓交流試驗的電壓測量按照《高電壓試驗技術》和《現場絕緣試驗實施導則》的規定測量其峰值。 一般的電壓表隻能測量有效值，但峰值電壓表可以直接測量峰值，因此在耐壓試驗中測量電壓時，請使用峰值電壓表測量峰值。 目前市場上的“工頻耐壓試驗設備”有油浸式試驗變壓器、充氣式試驗變壓器、幹式試驗變壓器3種，大多使用油浸式試驗變壓器。 主要原因是結構簡單，價格便宜。 其次是氣體填充式試驗變壓器，填充了SF6氣體。 市場上使用最多的是幹式試驗變壓器，主要是價格高，主要原因是同電壓等級、同容量式試驗變壓器油浸購買時，根據受試者的技術要求，選擇不同的試驗變壓器，試驗變壓器輸出電壓： 10-200KV，容量： 0.5-50KVA。 控製箱中，10KVA以下為箱體結構，15KVA以上為控製台結構。
