200kVA/50kV調感式91看片在线免费下载試驗裝置

　　一、 被試品對象

　　適用於300MW以下火力發電機的交流耐壓試驗，出口電壓≤20kV，最高試驗電壓不超過50kV，單相對地電容量不大於0.25uF。

　　二、 係統主要技術參數及功能

　　1. 額定容量：200kVA;

　　2. 額定電壓：50kV;

　　3. 額定電流：4A;

　　4. 工作頻率：工頻50Hz;

　　5. 輸出電壓波形畸變率：≤0.5%;

　　6. 允許連續工作時間：額定負載下5min;

　　7. 額定負載下連續運行5min後溫升≤65K;

　　8. 裝置自身品質因數：Q≥40;

　　9. 係統測量精度：有效值1級;

　　10. 輸入電源：三相380V電壓，頻率為50Hz;

　　11. 對被試品具有過流、過壓及試品閃絡保護;

　　12. 環境溫度：-150C –40 0C，相對濕度：≤90%RH，海拔高度≤1000米;

　　三、 設備遵循標準

　　GB10229-88 《電抗器》

　　GB1094　　　　　　　　《電力變壓器》

　　GB50150-91　　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》

　　DL/T 596-1996 《電力設備預防性試驗規程》

　　GB1094.1-GB1094.6-96 《外殼防護等級》

　　GB2900　　　　　　　　《電工名詞術語》

　　GB/T16927.1~2-1997　　 《高電壓試驗技術》

　　四、 試驗電源及L、Cx關係表

　　注：Cx為被試品電容量

　　交流工頻耐壓試驗：采用91看片在线免费下载試驗裝置做發電機交流耐壓試驗;

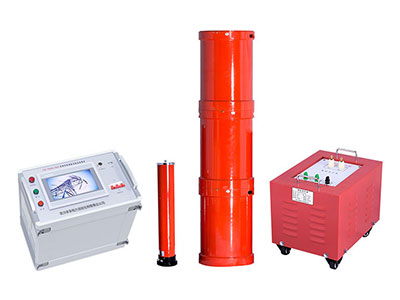

　　五、 係統配置及其參數

　　1. 激勵變壓器20kVA/5kV/0.4kV 1台

　　a) 額定容量：20kVA;

　　b) 輸入電壓：400V，單相;

　　c) 輸出電壓：5kV

　　d) 結 構：幹式

　　e) 重 量：約60kg;

　　f) 額定運行1分鍾後線圈對空氣溫升：≤65K;

　　2. 控製台20kVA/380V 1台

　　a) 額定容量：20kVA;

　　b) 輸入電壓：380V;

　　c) 輸出電壓：0~420V;

　　d) 保護功能：零位、過流、過壓及試品閃絡保護;

　　e) 重 量：約45kg;

　　3. 可調電抗器 200kVA/50kV 1台

　　a) 額定容量：200kVA;

　　b) 額定電壓：50kV;

　　c) 額定電流：4A;

　　d) 可調電感量：40H~102H;

　　e) 品質因數：Q≥30;

　　f) 結 構：幹式;

　　g) 數 量：1台;

　　h) 重 量：約180kg;

　　4. 分壓器50kV 1台

　　a) 額定電壓：50kV;

　　b) 測量精度：交流有效值1.5級;

　　c) 介質損耗：tgσ≤0.5%;

　　d) 分 壓 比：1000：1，

　　e) 分壓比誤差：≤1.0%;

　　f) 重 量：約8kg;

　　六、 供貨清單一覽表

　　(一)配置設備一覽表

　　(二)備品備件及相關資料一覽表

　　七、 裝置主要特點及功能

　　1. 反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保  護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿後不擴大損傷。

　　2. 體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員

　　的操作。

　　3. 調感諧振裝置的主要功能有：

　　(1)電抗器鐵芯間隙直讀功能：

　　本裝置在電抗器上安裝了間隙觀察孔，可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。

　　(2)耐壓時間到自動降壓功能：

　　耐壓計時采用數顯計時器。且當到達耐壓時間時，係統會自動降壓

　　(3) 零位合閘、零起升壓功能：

　　具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證係統是從零起升壓。

　　(4) 過流保護功能：

　　係統裝有電磁式過流繼電器，此繼電器抗幹擾能力強，動作迅速，避免試品不受過流的損傷。

　　(5) 過壓及被試品閃絡保護功能：

　　本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。

　　(6) 各試驗數據實時監測功能：

　　可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。

　　八、 售後服務

　　1)  該套設備到貨後，根據供需雙方合同中該套設備調試相關事宜的條款，如有調試需要，供方負責該套設備相關技術人員的現場技術支持服務。指導並協助需方完成該套設備的第一次現場驗收試驗以及需方相關操作人員的技術培訓。需方驗收合格後，應填寫供方提供的設備《驗收/維修報告》(見附表)作為需方已完成驗收的憑證。

　　2) 供方對該套設備實行保修，保修期為出廠之日起一年，保修期內負責該產品(設備主體，不含配線等易耗附件)的免費檢查、零部件更換。

　　3)  超過保修期一年的產品供方提供終身維護。一年以上，三年以內供方免維修工時費隻收取維修成本費用。三年以上則按正常程序計費(維修工時費、材料費、及附加)。

　　4) 實行全天候技術響應服務，在接到需要關於該套產品使用過程中出現問題的電話或傳真後8小時內給予技術解決方案。

　　5) 如因人為操作不當或不可抗力等因素造成的設備損壞或無法使用則不在此質保範圍。
