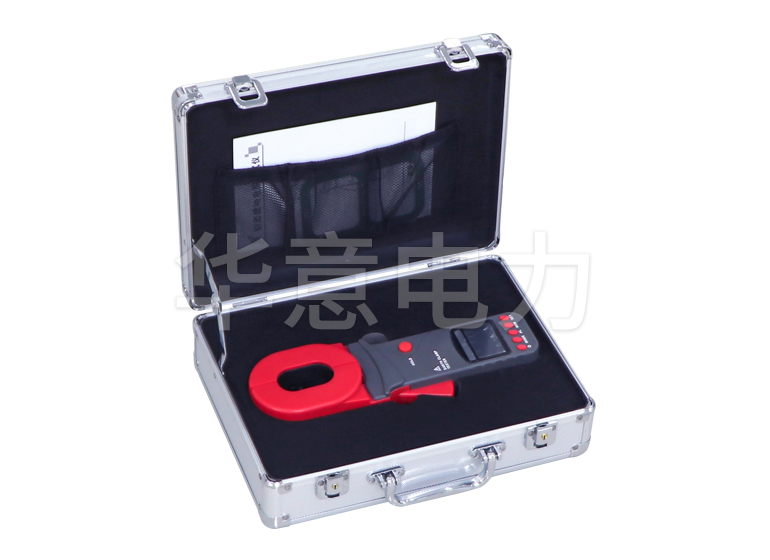

ETCR2000鉗形接地電阻測試儀的現場應用

　　1.電力係統的應用

　　⑴.輸電線路杆塔接地電阻的測量

　　通常輸電線路杆塔接地構成多點接地係統，隻需用ETCR係列鉗表鉗住接地引下線，即可測出該支路的接地電阻阻值。

　　⑵.變壓器中性點接地電阻的測量

　　變壓器中性點接地有二種情形：如有重複接地則構成多點接地係統;如無重複接地按單點接地測量。

　　測量時，如鉗表顯示“L 0.01Ω”，可能同一個杆塔或變壓器有兩根以上接地引下線並在地下連接。此時應將其它的接地引下線解開，隻保留一根接地引下線。

　　⑶.發電廠變電所的應用

　　ETCR係列鉗表可以測試回路的接觸情況和連接情況。借助一根測試線，可以測量站內裝置與地網的連接情況。接地電阻可按單點接地測量。

　　2.電信係統的應用

　　⑴.樓層機房接地電阻的測量

　　電信係統的機房往往設在樓房的上層，使用搖表測量非常困難。而用ETCR係列鉗表測試則非常方便，用一根測試線連接消防栓和被測接地極(機房內都設有消防栓)，然後用鉗表測量測試線。

　　鉗表阻值=機房接地電阻 + 測試線阻值 + 消防栓接地電阻

　　如果消防栓接地電阻很小，則：

　　機房接地電阻 ≈ 鉗表阻值 - 測試線阻值

　　⑵.機房、發射塔接地電阻的測量

　　機房、發射塔接地通常構成二點接地係統,如下圖。

　　如果鉗表的測量值小於接地電阻的允許值，那麽機房、發射塔的接地電阻都是合格的。如果鉗表的測量值大於允許值，請按單點接地進行測量。

　　3.建築物防雷接地係統的應用

　　建築物的接地極如互相獨立，各接地極的接地電阻測量。

　　4.加油站接地係統的應用

　　在爆炸性氣體環境下，如加油站、油田、油槽等設備必須使用防爆型產品。

　　根據JJF2-2003《接地式防靜電裝置檢測規範》，加油站主要需測試如下設施的接地電阻及連接電阻。測試時使用的儀器必須滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。

　　B型鉗表已通過防爆認證。其防爆標誌為ExiaⅡBT3。它可應用於相應的易燃易爆環境中。

　　⑴.儲油罐、裝卸點接地電阻的測量

　　如上圖，在加油站接地係統中，儲油罐接地極A與加油機相連接，裝卸點接地極C是一個獨立的接地極。再找一個獨立的接地極作為輔助接地極B(如自來水管等)，按三點法用鉗表分別測出R1、R2和R3。

　　則可計算出：

　　儲油罐接地電阻為： RA=R1+R2+R3/2

　　裝卸點接地電阻為： RC=R2-RA

　　輔助地極接地電阻為： RB=R1-RA

　　注：測R1時BC、AC間不能有導線連接。測R2、R3時類推。

　　⑵.加油機接地電阻的測量

　　如上圖，找一個與加油機接地極互相獨立的接地極，如裝卸點接地極等。用測試線將兩點連接起來，用鉗表測出讀數RT。則可計算出：

　　加油機接地電阻為: R=RT – RC

　　其中: RT為鉗表所測阻值。

　　RC為裝卸點接地電阻。

　　⑶.加油機輸油軟管連接電阻的測量:

　　用一根測試線將加油槍和加油機連接起來。用鉗表測出讀數RT。則可計算出：

　　加油機軟管連接電阻為: R=RT – RL

　　其中: RT為鉗表所測阻值。

　　RL為測試線的電阻。
