高壓試驗台用於高低壓開關櫃生產廠家對所生產的高低壓開關櫃進行出廠前的各項通電試驗。它能提供各種交、直流電源，便於對開關櫃的檢測，提高工作效率。

　　一、高壓試驗台技術參數：

　　輸入電源：三相四線AC380V

　　輸出電壓及電流：

　　1、三相AC100V輸出(固定值) 一組

　　2、三相AC 0 – 10A輸出(10A，可調值> 一組

　　3、交流電壓輸出

　　三相AC 0 – 400V，220V時，電流小於10A 一組

　　4、直流操作電壓輸出 DC 0 - 260V 一組

　　5、單相AC220V輸出(插座) 二組

　　6、三相AC380V輸出(固定值，接線柱) 一組

　　7、單相24V，36V，110V，220V直流固定輸出 一組

　　8、帶計時功能

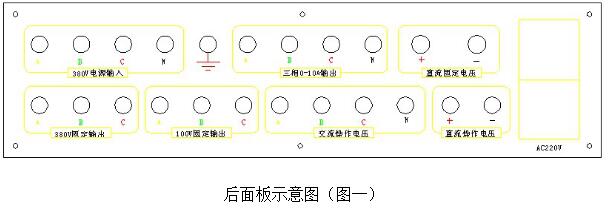

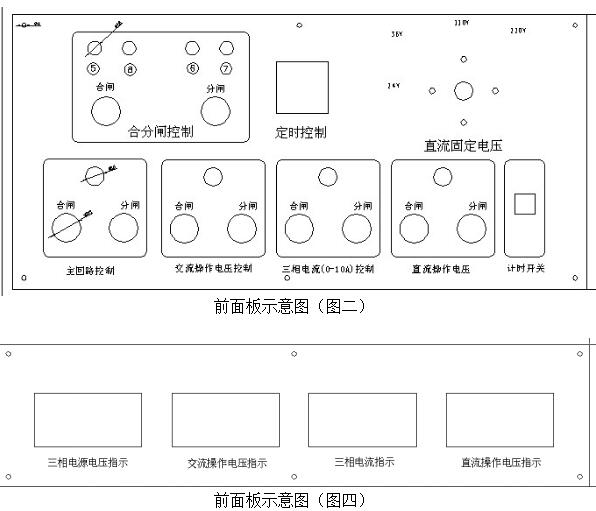

　　二、麵板示意圖　　

　　三、操作說明

　　以檢驗單相交流電壓表為例：

　　接通輸入電源AC380V

　　檢查並確認接線是否，接通總電源開關

　　將調壓器回零，並按“合閘“扭，

　　再按麵板上交流操作電壓的“合閘”扭

　　緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。

　　試驗完畢後，先按麵板上交流操作電壓的“分閘“扭。然後，斷開總電源開關

　　五、使用方法：

　　將“AC380V電源輸入”接入到三相四線電網中，將地線接入大地網中，決不可將地線接入到零線或是接入到其他設備的外殼上，這樣將會給之後的測試工作帶來很大的危險， 在設備發生故障或設備外殼帶電後，操作人員若接觸帶電體如同接入380V電網，若接地不良或沒有接地，將會失去對操作人員的保護，使操作人員如同接入到380V電網一樣危險，會對操作人員造成很大的傷害，嚴重的會造成人員死亡。所以在使用之前一定要檢查接地線是否接觸良好，接入的地網是否是真正的與大地相連。為了您的安全，請嚴格按照要求操作。

　　在接入AC380V電源時，應先切斷電源，待線接好後再合上電源，同時要注意，接線時，雙手一定不能碰導線的金屬部分，這樣會造成觸電。正確的做法是先切斷總電源，保證導線不帶電的情況下將導線與電源可靠的連接，連接完後人員均不要再碰導線，更不要接觸沒有絕緣的金屬部分。
