1.概述

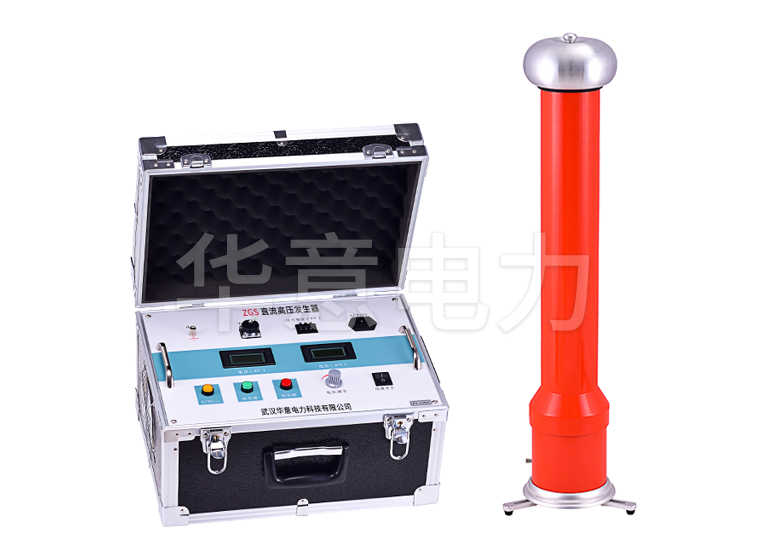

　　直流高壓發生器用於提供直流高壓源，用來檢測電力器件的電氣絕緣強度和泄漏電流，主要適用於電力、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。直流高壓發生器采用中頻倍壓電路，新型直流高壓發生器應用PWM脈寬調製技術和大功率IGBT器件，根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。

　　2.外觀與通電檢查

　　測試儀外觀應完整無破損，不允許有影響計量性能和安全性能的外觀缺陷;製造廠名或商標、儀器名稱、型號規格、出廠編號等標識應清晰;供電電源電壓、頻率標誌、額定輸出電壓、額定輸出電流應清晰;儀器附件、連接導線、電源線、接地線應齊全;應有的接地端鈕，且有明顯的接地標識。如被校準直流高壓發生器技術條件有預熱要求時，應先預熱後再按要求進行該項試驗。開機後，應能正常工作，報警複位鍵能正常工作;開關、按鍵、顯示屏(或數碼)正常工作。

　　3.電壓誤差

　　3.1直流高壓分壓器法

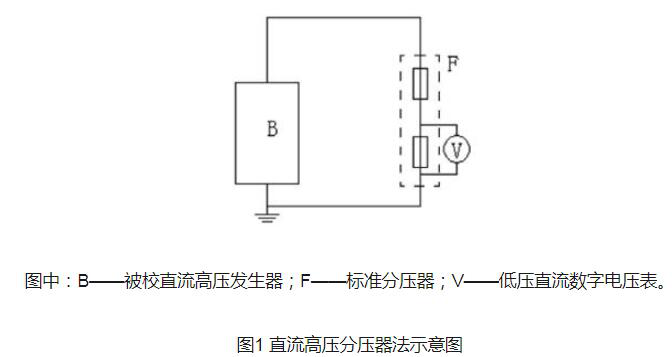

　　使用標準分壓器與低壓直流數字電壓表作標準，按圖1連線。

　　將標準器與被校直流高壓發生器的高電壓端對應連接，保證高壓端連線與標準器柱體所成角度不小於90°，標準器與被校直流高壓發生器接地端可靠接地。

　　3.2直流高壓表法

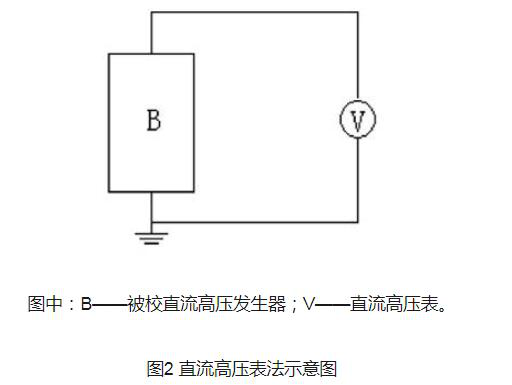

　　使用直流高壓表作標準，按圖2連線。

　　3.3校準點選取與誤差計算

　　對於測量顯示為數字式的直流高壓發生器，校準點為被校直流高壓發生器額定電壓的10%至100%。均勻選取10個點，對被校電壓在其上升與下降過程中各校準一次。如果被校直流高壓發生器的技術條件還規定了其它工作電壓範圍，則還應增加相應的校準點。對於

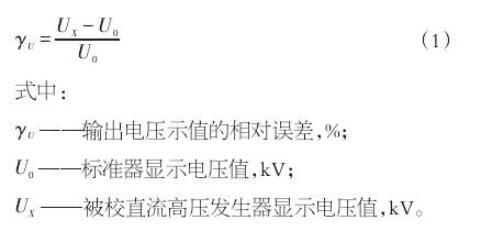

　　測量顯示為指針式或光標式的直流高壓發生器，校準點為被校直流高壓發生器標有數字的有效刻度點。校準多量程的直流高壓發生器時，可根據用戶的實際工作需要，隻校準某一個量程，或校準幾個量程在校準證書中明確標明。測量顯示為數字式的高壓發生器，電壓示值誤差用相對誤差表示，見式(1)。

　　1、電源開關打開時，控製箱上的數顯表不亮

　　請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新管。

　　2、若打開電源開關，數顯表亮，高壓顯示燈(綠)不亮，加不上高壓。

　　① 故障顯示“回零”燈亮

　　沒有回零位，請逆時針轉動高壓輸出調整鈕和微調旋鈕回到零位上至“回零”燈滅，即可加高壓。

　　② 故障顯示“其它”燈亮有兩種現象，1、接地保護，2、斷線保護

　　a. 可能接地線未接好，或地線不可靠接地。請接好可靠的地線，關閉電源，重新啟動。

　　b.可能為連接控製箱與高壓塔的電纜未接好，接好電纜請關閉電源，重新啟動。或電纜線兩端焊接頭脫焊時會出現此故障，請焊好電纜兩端的焊頭，關閉電源，重新啟動。

　　C.可能控製箱內某一線頭脫焊斷開，請重新焊接好，關閉電源，重新啟動。

　　3、一切正常，但在未升到額定輸出電壓的 過程中保護

　　①故障顯示“過流”燈亮

　　a. 試品短路，或泄漏電流過大。

　　b. 大電容負載時，升壓過快。關閉電源，重新啟動，減慢升壓速度。

　　② 故障顯示“過壓”燈亮

　　過壓保護整定旋鈕未置於大處，請順時針旋轉到大處，關閉電源，重新啟動。

　　4、當試品高壓下發生短路時，由於短路電流大，有可能把所有的故障顯示燈均點亮，，這屬正常，請排除試品故障後重新啟動。

　　5、試品故障排除後，故障顯示燈依然亮，加不上高壓。

　　電源開關兼為故障保護重置開關，請關閉電源開關，重新啟動，即可升壓。

　　6、如發現電壓表數字波動很大時，請查連接電纜線兩頭航空插頭7腳屏蔽網頭和中心屏蔽線頭是否脫焊斷開，如斷開請焊接好。

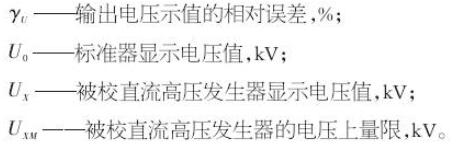

　　測量顯示為指針式和光標式的，電壓示值誤差用相對誤差表示，見式(2)。

　　式中：
