電纜故障測試方法三——直流閃絡法

　　直流閃絡法又稱直閃法，是目前對故障電纜定位比較精準而且有效的方法，有些客戶也把它叫做燒穿法，其原理就是利用直流高壓對脈衝電容進行儲能，當能能量到達保護球係的放電電壓時，再將電壓釋放到故障電纜中，在故障電纜絕緣薄弱的位置產生放電，再用聲磁同步或者響應的輔助配件達到故障定位的目的。

　　采用直流衝閃法也是需要條件的，它是在用萬用表測量對地電阻大於200歐姆時所采用的高壓測量方法，對於阻值小於200Ω或者死接地的故障，衝擊閃絡法的作用並不大。

　　直流閃絡法測量

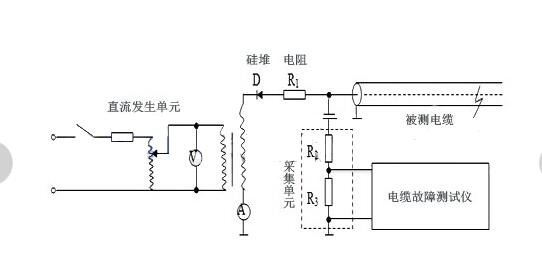

　　下麵是利用油浸式試驗變壓器外配脈衝電容和放電球係所組成的接線圖，非常實用，而且定位準。

　　測試前設置

　　打開電纜故障測試儀的電源開關，進入預置界麵，將麵板上的紅色“閃絡”指示燈點量即可，其它參數不用設置。

　　開始測試

　　調整好放電球的間隙之後，緩慢調整輸出電壓，此時也要觀察輸入電流，如果輸入電流上升比較快，應立刻停機檢查接線是否存在問題，當電壓到達放電電壓限值時，放電球係開始對地放電，此時，就可以拿著聲源采樣裝置定位。

　　注意事項

　　測試過程中如果不能聽到明顯的放電聲音，可適度增加球係的間距，增大放電能量，在這個操作之前，一定一定要對脈衝電容放電，否則一定會觸電，嚴重時可危及生命安全，必要時，也可通過增加脈衝電容量減小查找故障的難度。
