1.PT二次測量原理

　　輸入電流和電壓經過數字濾波後，基波被提取出來，然後電阻電流基波的峰值，Ir1p=Ix1p。cosφ，采用投影法計算。由於基本值穩定，Ir1p通常用於測量避雷器的性能。

　　在電壓基波U1（E1）方向上，總電流基波峰值Ix1p預計為Ir1p，在垂直方向上預計為Ic1p。φ是電流和電壓的基本相位角，包括選定的補償角。因此，φ和Ir1p都可以用來直觀地測量MOA的性能。

　　2.相間幹擾問題

　　在現場測量中，在串聯避雷器中，中間B相通過雜散電容影響A和C的泄漏電流，因此A相φ減小，電阻電流增大，C相φ增大，電阻電流減小甚至為負值，這種現象稱為相間幹擾。

　　一種方法是補償相間幹擾：假設在沒有幹擾的情況下，Ia和Ic之間的相位差為120°，假設B相對於a和C具有相同的幹擾；

　　以B相為電壓，C相為電流，測量φ1=φcb；然後取A相電流，測量φ1=φab；則C相電流與A相電流的相位差φC=φcb-φab；

　　選擇校正角φ=（φca-120°）/2，將該值放入儀器主菜單；

　　如果選擇相序，儀器會根據選擇的相序自動補償角度（A相加φ，B相不需要補償，O，C相減φ）。

　　相間幹擾也不需要補償（即補償角為0），可以從阻性電流的趨勢判斷避雷器的性能。

　　如果允許，您隻能接通正在測量的相位以獲得絕對數據。實驗室測量不需要考慮相間幹擾。

　　3.避雷器性能判斷

　　避雷器的性能可以從電阻電流基波Ir1p的峰值來判斷，但從電流電壓角Φ來判斷更有效，因為90°-Φ相當於介質損耗角。如果規定的電阻電流小於總電流的25%，則相應的φ為75°。

　　在實際測量中應考慮該誤差的影響。盡管存在這種相間幹擾誤差，仍然可以判斷MOA的性能。如果隻使用Ir1p判斷，則在90°左右會有幾處變化，因此直接觀察角度是不合理的。

　　4.在線電流法測量原理

　　91看片在线免费下载知道，在正弦電壓激勵下，氧化鋅避雷器的泄漏電流由容性電流和阻性電流組成。在全電流波形中，第一波的峰值應與基波的峰值基本相同，其峰值力矩隨著避雷器等效電阻值的減小而向右移動。第二波的峰值出現在電壓峰值出現的時刻，此時電容電流基本為零。91看片在线免费下载隻需要嚐試測量第一個波的峰值，即基波電流的峰值（當電阻電流不是很大時，即全電流的峰值），嚐試測量第二個峰值的峰值，也就是說，可以實現電阻電流峰值的測量。測量第一個峰值和第二個峰值之間的時間差得到φ值。

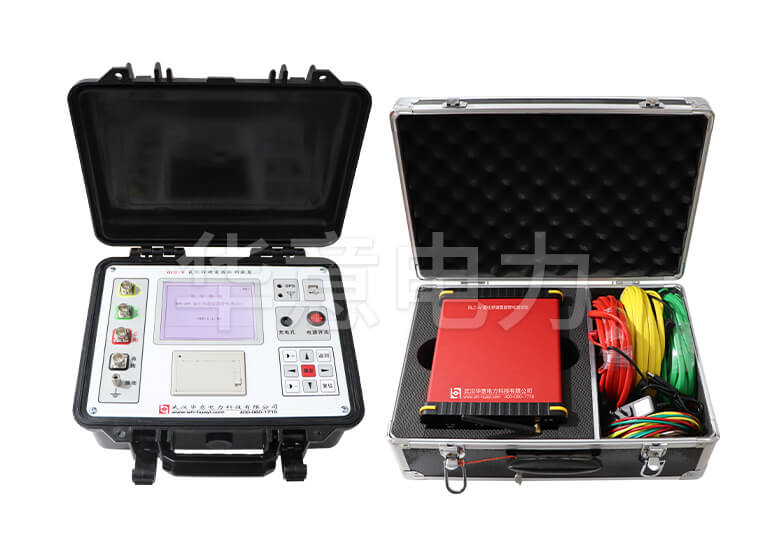

　　以上就是91看片视频APP下载電力對氧化鋅避雷器測試儀測試原理的介紹，如果您還有其他想要了解的，歡迎在線或來電谘詢，我司有專業的技術經理竭誠為您服務。
