以下將分為二部分來介紹：有源容量負載損耗、無源損耗測量部分。
（一）有源變壓器容量、負載損耗測量
1．變壓器容量及損耗特性測試儀基本概念
有源容量試驗：通過一些必要的數據來確定某個變壓器的實際容量值，從而檢查出被試變壓器銘牌容量是否真實。
2.變壓器容量及損耗特性測試儀測試方法

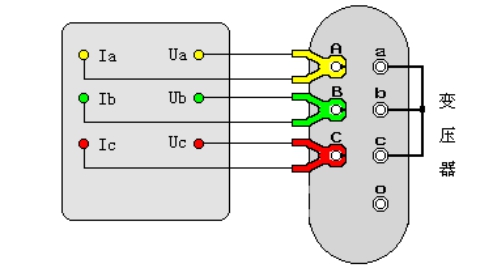

容量測試儀配有三把測試鉗（黃、綠、紅），每隻鉗子分別引出兩根測試線，一根粗線、一根細線，粗線接到儀器麵板上容量測試端子對應顏色的電流端子（Ia、Ib、Ic），細線接到儀器麵板上容量測試端子對應顏色的電壓端子（Ua、Ub、Uc），將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上，變壓器的低壓側要用專用短接線良好短接。如圖24所示：
圖24、容量測試接線示意圖
接好線後，在主界麵選擇容量測試項目，此時進入容量參數設置屏，按下列操作步驟進行設置：
l 設定當前溫度，通過上下鍵將手型指針指到‘當前溫度’選項，用左右鍵調節溫度數值，要求盡量準確，最好以溫度計的示值為準。
l 設置高壓側額定電壓，通過上下鍵將手型指針指到‘高額定電壓’選項，用左右鍵調節高額定電壓檔，例如被測變壓器是10kV/400V的配變，則將本項設置為10kV
l 設置變壓器類型，通過上下鍵將手型指針指到‘變壓器類型’選項，用左右鍵調節該選項，使之與銘牌相符。
l 設置分接檔位，通過上下鍵將手型指針指到‘分接檔位’選項，用左右鍵調節該選項，通常將分接打到2分接位置，如遇被測變壓器分接在其他位置，則將該選項設置到相應的位置。
l 通過上下鍵將手型指針指到‘被試品編號’選項，用左右鍵調節該選項為某個編號值。
l 按開始鍵進行測試，結果自動保留在液晶屏上
l 選擇‘保存’可將結果保存到內部存儲器中，如不需保存，則不選此項。
l 選擇‘打印’可將測試結果打印出來。
有源負載試驗的接線方法與容量測試完全相同，操作也同樣簡單，值得注意的是，有源負載試驗的參數設置是用主界麵中的第三項‘參數設置’，一定要正確設置。
（二）外接電源變壓器損耗測量部分
1．基本概念
空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其餘繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般隻用於檢查變壓器有無故障，隻有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗。
短路試驗：將變壓器低壓大電流側人工短接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然後測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。
2．測試方法
根據不同的測試項目以下分別進行介紹：
⑴ 單相電源分相對三相變壓器空載損耗的測量：當現場試驗條件無法滿足用三相電源來做空載試驗時，可用單相電源（交流220V）來進行三相變壓器的空載試驗。分別對變壓器的每相加壓試驗，試驗結果自動折算到三相電源試驗的情況。具體接線（見附件三）。
利用儀器的Ua、Ub測量電壓，用A相電流回路測量電流，依次對被測變壓器的低壓側Ao、Bo、Co加電，進行測試。

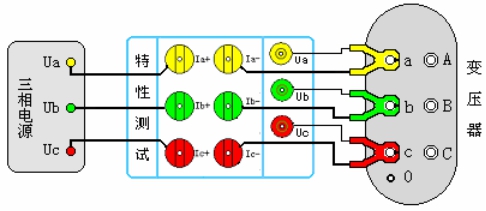

⑵ 三相電源測量變壓器的空載損耗：將變壓器的非測試端開路，按圖25方式接線：
圖25 三相電源測量變壓器空載損耗

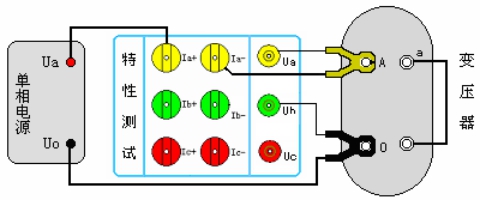

⑶ 測量單相變壓器短路損耗：
按圖26接法：
圖26 單相變壓器短路損耗測量

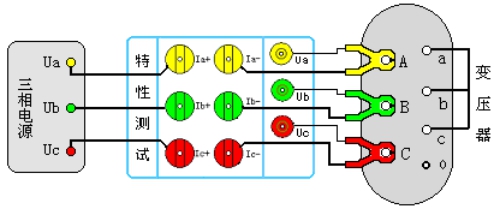

⑷ 三相三線電源測量變壓器短路損耗：從變壓器高壓側施加三相測試電源，低壓側用專用短接線良好短接，如圖27接線：
圖27 三相電源測量變壓器短路損耗
2.2 電池維護及充電
儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。
儀器須及時充電，避免電池深度放電影響電池壽命，
正常使用的情況下盡可能每天充電（長期不用最好在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在4小時以上，因內部有充電保護功能，可以對儀器連續充電。
第三章 注意事項
3.1 注意事項
1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，否則後果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．最好使用有地線的電源插座。
5．不能在電壓和電流過量限的情況下工作。
6．短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。
7．做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。
8．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截麵，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
9．當儀器需要充電時，一定要關掉工作電源（按下“O”為關），插上電源線，充電指示的黃燈開始閃爍，說明充電進入正常狀態。
10．當測試500kVA或630kVA的變壓器時，必須要對參比容量進行設置，因為500和630的變壓器處於阻抗電壓變換區，容量有交叉的可能性，為了避免誤判，必須對此參量進行設置。
