2.1 從變壓器中性點測量配網電容電流的方法

1. 測量接線

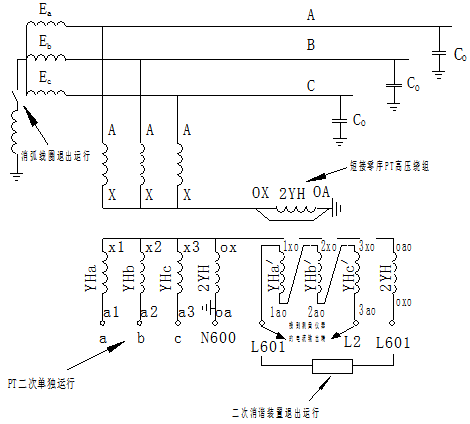

圖 10   4PT接線方式轉變為3PT接線方式測量示意圖

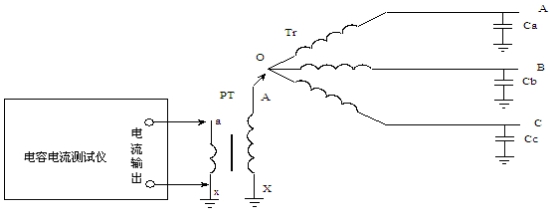

全自動電容電流測試儀采用電容電流測試儀從變壓器中性點或接地變中性點測量配網電容電流的接線如圖 11所示：

圖 11

圖 11中，Tr為變壓器35KV側繞組，或是10KV係統的接地變，O為變壓器中性點，Ca、Cb、Cc分別為三相對地電容， PT是外加的一個電壓互感器， AX，ax分別為PT的一、二次繞組，PT的變比為             （即從57V的端子進行測量）。

測量的操作步驟如下：

⑴ 將全自動電容電流測試儀接地端子及PT一、二次繞組的X端和x端接地。

⑵ 將電容電流測試儀的電流輸出端接到PT的二次側（即57V的端子），再將PT的高壓端A引一根導線，用絕緣杆引到變壓器中性點O。

⑶ 正確設置測試儀的測量方式：

① 將測試儀的電壓等級選為10kV/。

② PT變比設置為：

⑷ 開始測量，得到測量結果。

⑸ 測量完畢，先取下絕緣杆，再收拾試驗現場。

2. 測量注意事項

⑴ PT的一、二次繞組及測試儀要接好地。

⑵ 要使用合格的絕緣杆將引線引到變壓器中性點O。

⑶ 引線與周圍的設備及試驗人員保持安全距離。

3. 外加PT進行測量的必要性

采用上述方法進行配網電容電流測量時要外加一個PT，這是為了將高壓和低壓進行安全隔離，保證試驗人員及測試儀器的安全。

91看片在线免费下载知道，配網係統正常運行時，變壓器中性點或接地變中性點的對地電壓是比較低的，一般隻有幾十伏到幾百伏。

如果測量時，係統發生單相接地，變壓器中性點或接地變中性點的對地電壓就上升為相電壓，對35kV和10kV係統而言，此時中性點的電壓分別為20.2kV和5.8kV，如果不經過PT而直接將儀器引線到中性點進行測量，當係統發生單相接地時，就會有很高的電壓加在儀器上，從而危及儀器和試驗人員的安全，後果不堪設想。有了PT的隔離，PT的二次側電壓才200V或58V，測試儀是能承受這樣的電壓的，對試驗人員也是安全的。

所以，從安全性考慮，從變壓器中性點或接地變中性點測量配網電容電流時采用PT隔離是十分必要的。

2.2 全自動電容電流測試儀使用方法

1. 首先將儀器可靠接地。

2. 按圖 12接線，將測試儀的電流輸出端與PT開口三角端連接，對於4PT接線方式的係統，則將儀器的電流輸出端與圖 4或圖 5中所示的N-L端相連即可。

圖 12　測量接線圖

3. 接通電源後，麵板上綠色發光二極管點亮，儀器進入圖13 開機界麵。

圖13  開機界麵                圖14 設置PT變比界麵1

圖15  設置PT變比界麵2

旋轉鼠標，將光標移至設置位置，再按確認鍵進入圖14、圖15設置菜單。

根據菜單選項，按確定選取正確的PT變比。

◆ 保存設置變比值

◆ 開始測量

開始測量前，將測量輸入開關撥向通，旋轉鼠標選中測量，在光標處於圖2主畫麵 測量位置時，按確認鍵，，儀器開始進入自動測量狀態，屏幕顯示圖16測量掃頻自動掃頻測量，請等待45秒···   。

此過程持續約45秒左右。

測量完成後，儀器會將測試結果顯示在屏幕中間，如圖17 測量結果顯示。

    圖16  測量掃頻過程                圖17 測量結果顯示

旋轉鼠標後會在屏幕下方顯示下圖：

圖18 存入測量數據

選擇測試，進入抗幹擾測量狀態。

選擇存入，進入存儲測量數據狀態。

選擇打印，儀器自動打印本次測量結果；

選中退出，進入下一畫麵，此畫麵為儲存畫麵：

圖19 存入數據                 圖20 清除數據記錄

退出  選中退出，進入清除測試記錄。

加1   選中加1，將本次測量結果存入第2組，本儀器共能儲存256組記錄。

減1   選中減1，將本次測量。結果存入第255組。

確認   按確認後將數據存入第1組。

進入主畫麵，旋轉鼠標選中查詢，按確認鍵進入查詢菜單。

圖21 查詢測量記錄

退出  選中退出，儀器反回主畫麵。

加1   選中加1，將查詢第2組記錄。

減1   選中減1，將查詢第255組記錄，本儀器共能存儲256組記錄

確認   選中確認，將查詢第1組記錄。

2.3 測量其他電壓等級電網的電容電流

由於該測試儀是從PT的二次側測量係統的對地電容值，從而計算出係統的電容電流值，因此PT的變比和PT的接線方式直接影響測量結果。

如果現場測量中PT的變比與測試儀的中默認可選值不同，則必須經過歸算才能得到正確的測量結果。係統對地電容測量值的歸算公式為：

也就是說，真實的對地電容值等於測試儀顯示值乘以一個修正係數，這個修正係數等於測試儀默認變比和PT真實變比商的平方。得到電容值後就可以利用公式I=3ωC0 Uφ（Uφ為被測係統的相電壓）計算出係統電容電流值。

使用電容電流測試儀可以測量中性點不接地的任意電壓等級電網的電容電流，考慮到儀器使用的方便性，本測試儀僅提供了配電網常見的電壓等級以供選擇，但本測試儀同樣可以應用於其他電壓等級的電網。這時，由於實際的PT變比與測試儀提供選擇的變比不同，就存在一個測量結果歸算的問題，歸算就是將測量結果乘以一個歸算係數，具體的歸算方法如下：

選擇一個與真實電網線電壓等級UZ相近的“係統線電壓” Un，測量方法和上述介紹的方法完全相同，根據上述的歸算公式就可以知道：將測量出的電容值乘以歸算係數（Un  /  UZ）2 就是所測係統真實的電容值，而電容電流的真實值則是顯示值乘以（Un / UZ）。

例如，測量電壓等級為18.5kV的發電機係統，由於本測試儀沒有提供18.5kV係統線電壓供選擇，可以在測試儀中選擇“係統線電壓” 為10kV進行測量，這時測試儀則以10kV為默認值，而係統實際的PT變比是以18.5kV為基準的，因此必須將電容的測量結果乘以係數（10/18.5）2＝0.292後才是真實的電容測量結果，電容電流的真實值則是顯示結果乘以（10/18.5）＝0.54。同樣，也可以選擇“係統線電壓”為35kV，但這時電容量的歸算係數是（35/18.5）2＝3.579，電容電流的歸算係數是（35/18.5）＝1.892。

第三章  注意事項及其他

3.1故障現象及排除
