JB-H繼電保護校驗儀是新一代校驗裝置。該儀器內部的交直流電壓、電流源采用了最新的電源技術，使儀器在電路設計、器件選型、麵板布局、內部結構設計上達到國內先進水平。該儀器具有功能完善、選材優良、測試項目數據清晰、操作簡單等優點，是電力繼保部門的首選設備。

1.2技術指標和性能

1. 工作條件：

工作電源： AC220V+10%  50Hz

工作環境： 溫度：-10℃～40℃

濕度：≤85%

2. 輸出電源：

交流電壓： 0～220V/3A

交流電流： 0～100A/7.5V

       0～20A/25V

       0～5A/5V

直流電壓： 0～220V/3A

直流電流： 0～20A/25V

定值輸出： DC24V DC48V DC110V DC220V

3. 性能指標：

電流、電壓表：41/2位

數字毫秒表：0～99.9999s

4. 性能：

（1）量度繼電器：可測量電流、電壓繼電器的啟動值、返回值及其返回係數。

（2）時間繼電器：可測量啟動值、返回值及其動作時間。

（3）中間繼電器：可測量各類帶啟動線圈和保持線圈的中間繼電器的啟動值、返回值、保持值及其動作時間。

（4）重合閘繼電器：可進行電容充電試驗、充電時間、重合閘時間和中間元件的測試。

（5）差動繼電器：可進行直流勵磁試驗、製動特性試驗、伏安特性試驗。

（6）其他各種非常見繼電器。

1.3麵板布局圖及其功能說明

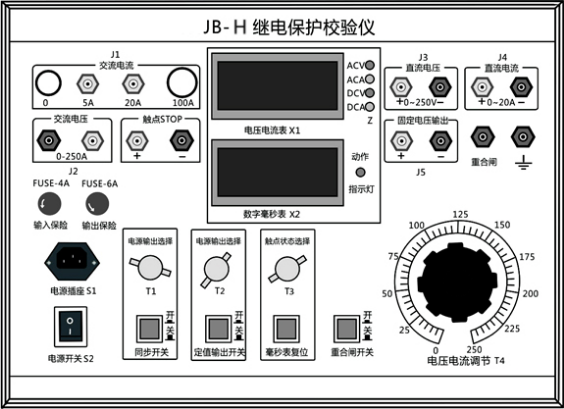

1. 麵板布局圖：

圖1

1.4輸出電源的操作

1. 交流電壓（0～220V）輸出：

將T1調至AC250V，合上同步開關，調節T4，J2端輸出0～250V交流電壓，X1顯示當前電壓值，電源輸出類型ACV的指示燈亮。

2. 交流電流（0～5A、0～20A、0～100A）輸出：

將T1調至AC5A（AC20A、AC100A），合上同步開關，調節T4，J1端輸出0～5A（0～20A、0～100A）交流電流，X1顯示當前電流值，電源輸出類型ACA的指示燈亮。

3. 直流電壓（0～220V）輸出：

將T1調至DC250V，合上同步開關，調節T4，J3端輸出0～220V直流電壓，X1顯示當前電壓值，電源輸出類型DCV的指示燈亮。

4.直流電流（0～20）輸出：

將T1調至DC20A，合上同步開關，調節T4，J4端輸出0～20A直流電流，X1顯示當前電流值，電源輸出類型DCA的指示燈亮。

注意：調節電流時，嚴禁超過額定電流，否則損壞儀器。

4. 定值輸出：

（1）將T2調至24V，合上定值輸出開關，J5端固定輸出直流電壓24V。

（2）將T2調至48V，合上定值輸出開關，J5端固定輸出直流電壓48V。

（3）將T2調至110V，合上定值輸出開關，J5端固定輸出直流電壓110V。

（4）將T2調至220V，合上定值輸出開關，J5端固定輸出直流電壓220V。

（5）將T2調至220V，合上定值輸出開關，J5端固定輸出直流電壓220V。
