91看片视频APP下载電力是一家專業研發生產便攜式三相電能質量分析儀的廠家，本公司生產的便攜式三相電能質量分析儀在行業內都廣受好評，以打造最具權威的“便攜式三相電能質量分析儀“高壓設備供應商而努力。

電能質量分析儀，是對電網運行質量進行檢測及分析的專用便攜式產品。可以提供電力運行中的諧波分析及功率品質分析，能夠對電網運行進行長時間的數據采集監測。同時配備電能質量數據分析軟件，對上傳至計算機的測量數據進行各種分析。

1.2便攜式三相電能質量分析儀型號主要特點

1. 一種電能質量分析專用儀表。

2. 使用ARM和DSP以及16M字節的存儲器；

3. 儀表使用觸摸屏，使操作更簡單、方便；

4. 可進行測量，並保存數據，將其上傳到PC機進行分析；

5. 模塊化結構，設計合理，運行可靠。

6. 中文菜單操作，簡單易學。

7. 可使用USB盤更新儀表軟件，軟件升級簡單、方便；

8. 在PC機上用電能質量數據分析軟件對測量數據進行詳細分析。

1.3便攜式三相電能質量分析儀型號技術指標

1. 儀表基本功能

表3-1 儀表檢測功能一覽表

項目	描述
電壓/電流/頻率	可測量三相電壓、零線電壓、三相電流、零線電流、頻率等
諧波測量	可測量至50次諧波，測量結果包括各次諧波電壓、諧波電流的幅值、電壓諧波的總失真度(總畸變率)、各次電壓諧波/電流諧波含有率；可顯示諧波頻譜圖
功率測量	可測量三相視在功率、有功功率、無功功率、功率因數、三相電能等
三相不平衡測量	可測量三相電壓不平衡度及正序、負序、零序電壓；三相電流不平衡度及正序、負序、零序電流；可顯示電壓矢量、電流矢量
浪湧電流	可記錄至少40個浪湧電流事件
波動/閃變	波動、短時閃變、長時閃變測量
驟升/驟降	可記錄電壓驟升、驟降事件，最多可記錄40個事件
監測記錄	可長時間記錄基本的（穩態）電能質量參數，記錄時間間隔從3秒到30分鍾可調。
數字示波器	可用於查看電壓/電流信號波形

表 3-2各項檢測功能準確度指標

	可測量範圍	測量精確度	說明
電壓/電流/頻率	三相電壓：10～700V(真有效值) 三相電流：0.5～1000A(真有效值，選配1000A電流傳感器) 零線電流：0.5～10A(真有效值) 頻率：40～70Hz	電壓：±0.5% 電流：±0.5% 頻率：讀數±0.01Hz	此處以A相電壓頻率作為測量頻率
諧波測量	電壓諧波：總諧波+1～50次諧波。電流諧波：總諧波+1～50次諧波。	電壓諧波：±0.1(%r) 電流諧波：±0.05(A)
功率測量	有功：0.05～700KW 視在：0.05～700KVA 無功：0.05～700KVAR 功率因數：0.00～1.00 有功電能：0.01～10000kWh 視在電能：0.01～10000kVAh 無功電能：0.01～10000kVARh 平均功率因數：0.00～1.00	有功：讀數±50W 視在：讀數±50VA 無功：讀數±50VAR 功率因數：讀數±0.005 有功電能：讀數±0.05kWh 視在電能：讀數±0.1kVAh 無功電能：讀數±0.1 kVARh 平均功率因數：讀數±0.005
三相不平衡	基波電壓：10～700V(真有效值) 基波電流：0.5～1000A(真有效值) 基波頻率：40～70Hz 相角：0～360o 不平衡度：0.0%～100%	電壓：0.5% 電流：0.5% 頻率：讀數±0.01Hz 相角：讀數±0.3 o 電壓不平衡度：讀數±0.2% 電壓不平衡度：讀數±1%	此處以A相電壓頻率作為總測量頻率
監測記錄	可記錄參數：三相電壓、三相電流、零線電流、電壓諧波（總諧波+1～25次諧波）、電流諧波（總諧波+1～25次諧波）、三相不平衡、有功功率、功率因數、波動、閃變	同以上相關項	監測時間最大可達960小時
驟升驟降	電壓驟升、電壓驟降以及暫時斷電		最多可記錄40個事件
波動	電壓波動量：0.1%～10.0%	測量誤差

2. 其他技術指標

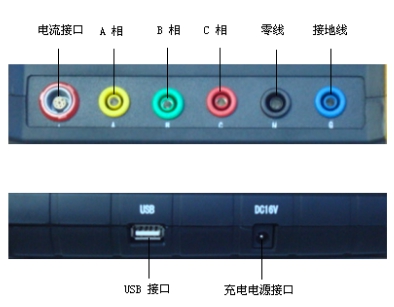

   電壓信號輸入回路：
     直接接入，輸入阻抗：1MΩ，20pF
     測量範圍：電壓真有效值　10～700V(有效值)
     尖峰電壓：1000V
     功率消耗：小於0.5VA/相
   電流輸入回路：
     間接接入
     測量範圍：電流真有效值　1A,5A,10A,100A,1000A（選擇對應電流傳感器）
     浪湧電流：1000A(選用1000A電流傳感器)
     功率消耗：小於2.0VA/相
測量信號頻率範圍：40Hz～70Hz
顯示屏： 320×240 彩色圖形LCD + 觸摸屏
內存容量：16 M字節FLASH
外部存儲接口：USB（可插接U盤）
工作電源：可充電鋰電池，充滿可工作5～6小時
外接電源：AC100～240V/DC16.8V-1A 電源適配器/充電器
