量使用說明

1. 開關機說明

持續按按鍵儀器進入如下畫麵：

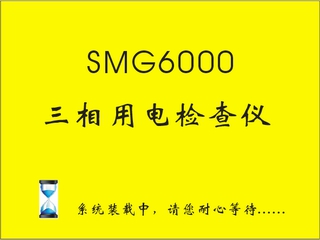

圖四、開機畫麵

繼續按鍵3秒儀器進入真正開機狀態，儀表會發出“滴、滴”響聲，並且頻率逐漸升高，證明儀表已開機這是放開按鍵。

2. 測量界麵說明

開機儀表自動進入測量界麵如下：

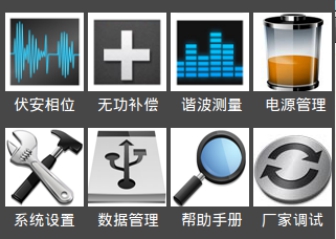

圖五、係統圖標界麵

【係統圖標界麵】選擇您需要的功能圖標進入應用軟件，輕觸【用戶手冊】圖標，進入中文簡體電子版說明書，幫助您更快更準確地了解本儀表的應用功能和操作方式。

3. 伏安相位功率測量

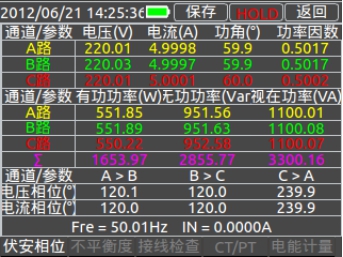

圖六、伏安、相位、功率測量界麵

點擊【伏安相位】進入基本伏安相位測量界麵，分顏色顯示三相電壓、電流、功角、功率因數、相角和三相功率。

4. 不平衡度測量

圖七、不平衡度界麵

進入【伏安相位】功能，如圖可以輕觸【不平衡度】進入不平衡度測量界麵，係統自動檢測和計算三相電壓和電流的不平衡度，以及矢量和。

5. 接線檢查

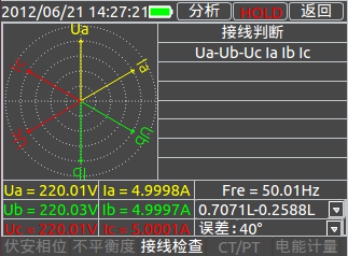

圖八、接線檢查界麵

輕觸【接線檢查】進入接線檢查界麵，確定數據穩定點擊【HOLD】，保持現在數據不變，點擊【分析】係統可以分析現有接線是否錯誤，並提示正確連接方式。

6. 計算CT/PT一次側電流、電壓值

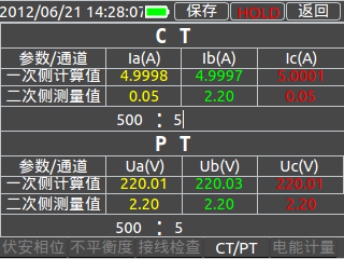

圖九、CT/PT

進入CT/PT界麵可以設置變比值，輕觸變比值的位置，係統彈出設置鍵盤進行設置。

7. 備注信息填寫

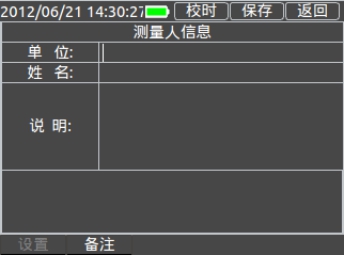

圖十、備注信息填寫

備注信息填寫，可以填寫測試單位、測試人員名稱係統打印報告中包含填寫信息內容。

8. 電源狀態管理

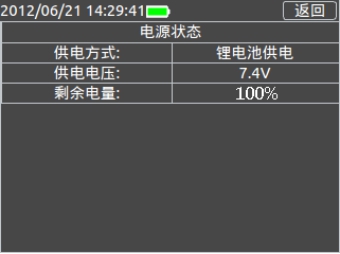

圖十一、電源管理

本設備采用高效率的鋰電池供電，當長期不用此機是保持電池電量在30%到70%為佳，放置時間盡量短，定期開機放電充電可以延長電池壽命。

9. 幫助

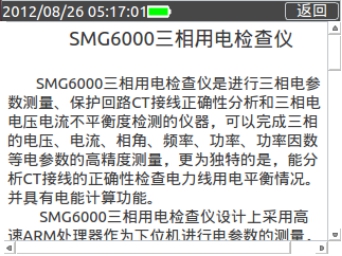

圖十二、幫助

幫助含有此儀表使用說明。

10．係統設置

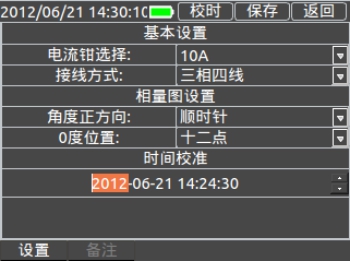

圖十三、係統設置

設置係統參數。

11. 數據導出

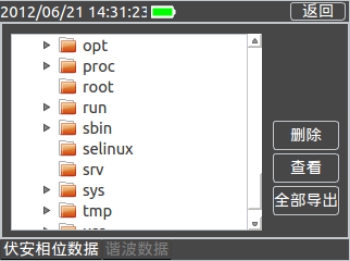

圖十四、數據導出

導出數據到U盤，將U盤插入USB口選擇需導出的.par格式文件，點擊導出。可以用電腦打開裏麵包含word文檔和excel兩種格式的文件，方便客戶報告使用。

12．諧波測試

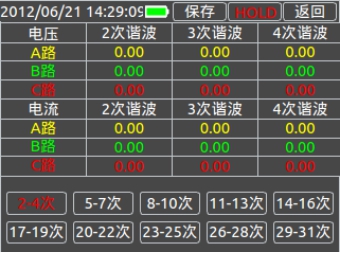

圖十五、諧波測試界麵

進去【諧波】界麵會出現上圖顯示，輕觸【2-4次】可顯示電壓、電流的2-4次諧波含量，輕觸【HOLD】可保存諧波數據，保存時間15秒，用戶按界麵顯示等待。

2.2測量接線

1. 單向測量接線方式

如下圖：

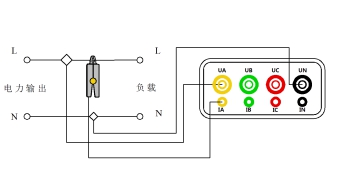

圖十六、單相電接線方式

   單相電測量將火線接到儀表的UA相，零線接到UN。電流鉗傳感器鉗到火線上接入IA插孔。

2．三相三線接線方法

如下圖：

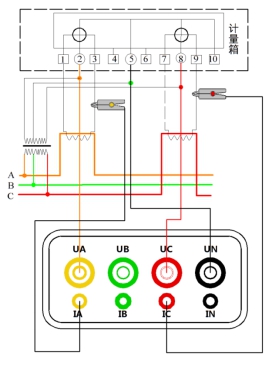

圖十七、三相三線接線示意圖

    電壓線的連接：使用專用電壓測試線（黃、紅、黑三組），一端依次插入本儀器的UA、UC、UN相插孔，另一端分別接入被測線路的A相、C相、B相。注意：黃色線接UA插孔，黑色線接UN插孔、紅色線接UC插孔。

    電流線的連接：再將IA、IC鉗插入本儀器IA、IC插孔中，再將另一端分別卡入被測電流回路。

3．三相四線接法

如下圖：

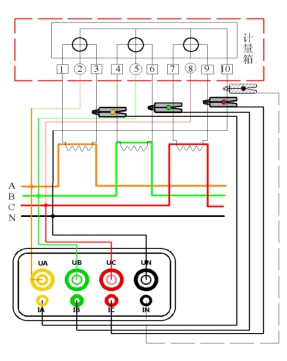

圖十八、三相四線接線示意圖

    電壓線的連接：使用專用電壓測試線（黃、綠、紅、黑四組），一端依次插入本儀器的UA、UB、UC、UN相插孔中，另一端再接入被測線路的A相、B相、C相、零線。

    電流線的連接：將 IA、IB、IC鉗表插入本儀器IA、IB、IC插孔中，再將另一端分別卡入被測電流回路。
