雙鉗多功能接地電阻測試儀，英文名稱：Multifunction Dual-Clamp Earth Resistance Tester。優良的接地係統是電力、電信、電氣設備安全可靠運行的重要保證。接地電阻大小是接地係統品質優劣的評判依據。精確、快速、簡捷、可靠的接地電阻測量方法，已成為防雷接地領域內技術進步的迫切需要。雙鉗多功能接地電阻測試儀適用於電信、電力、氣象、機房、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。雙鉗多功能接地電阻測試儀是一種手持式的接地測量儀。儀器配備有測試所必需的附件。操作簡單、直觀，操作者隻需要閱讀說明書而不必參加專門的培訓就能夠操作。

雙鉗多功能接地電阻測試儀用於接地電阻的測量，並在此基礎上評價接地質量。該儀器是基於91看片在线免费下载多年接地電阻和電氣安裝測試設備的生產和開發經驗設計並製造。

優良的接地係統是電力、電信、電氣設備安全可靠運行的重要保證。接地電阻大小是接地係統品質優劣的評判依據。精確、快速、簡捷、可靠的接地電阻測量方法，已成為防雷接地領域內技術進步的迫切需要。HT5600雙鉗多功能接地電阻測試儀適用於電信、電力、氣象、機房、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。

雙鉗多功能接地電阻測試儀除了具有傳統打輔助地極測接地電阻的功能外，還具備了無輔助地極測量的獨特功能，改變了測試接地電阻傳統的測量原理和手段：采用雙鉗口非接觸測量技術無需打輔助地極，也無需將接地體與負載隔離，實現了在線測量。在單點接地係統、幹擾性強等條件下，可以采用打輔助地極的測量方式進行測量。

二、雙鉗多功能接地電阻測試儀主要特點

1．雙鉗法/地樁法雙重測量方式：適合任意接地場所，多點或單點接地，都可正常測試。

2．抗幹擾能力強：自產生高頻電流，從而過濾市電中50Hz、100Hz等諧波幹擾電流，即使在500KV變電站環境下，也能精確測量。

3．測量範圍廣、分辨率高：量程從0.01Ω～200Ω，分辨率0.01Ω，對0.7Ω以下接地電阻，也能準確測量。

4．大鉗口設計：鉗口直徑50mm（標準配置），滿足用扁鐵/鋼作接地引線的情況，特殊鉗口尺寸可按客戶要求定製。

5．大容量數據存儲：可儲存200組測量數據。

6．操作簡單，單人作業：全中文操作界麵、體積小、重量輕，防爆便攜箱，野外測量攜帶方便。

三、雙鉗多功能接地電阻測試儀技術指標

1．接地電阻測量範圍：

雙鉗法：0.01Ω～200Ω

地樁法：0.01Ω～200Ω

2．準確度:

雙鉗法：±3%±2個字

地樁法：±2%±2個字

3．最小分辨率：0.01Ω

4．鉗口尺寸：Φ50mm　

5．存儲容量：200組數據

6．工作溫度：0oC ～ + 50oC

7．供電方式：8節5號鎳氫充電電池或普通AA電池

8．重    量：0.8kg(含電池)

9．尺    寸：265×130×65 mm3

四、雙鉗多功能接地電阻測試儀麵板功能簡介

1．按鍵功能

本機共設七個按鍵，具體功能如下：

“電源” ：電源開關鍵；在開機後，5分鍾不做任何操作會自動關機。

“雙鉗法▲” ：在多點接地的接地網中，用這種方式進行測試；另外，在其它功能時，此鍵為向上光標或增加鍵。

“地樁法▼” ：按此鍵采用打輔助地樁的方式測量接地電阻，另外，在其它功能時，此鍵為向下光標或減小鍵。

“” ：光標左移鍵。

“” ：光標右移鍵。

“測試”：在雙鉗法或地樁法測量時，按此鍵開始測量。

“確認”：按此鍵進入選定的功能。

2．測試端口（見圖1所示）

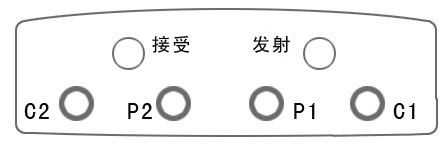

圖1  麵板接線柱

HT5600與外界連接的接口有兩組：雙鉗法使用上部的“接收”和“發射”兩個航插；地樁法使用下部的“C2”、“P2”、“P1”和“C1”四個插孔。

充電插孔位於儀器的左下方，當儀表顯示屏左上角的電量指示變低時，請用91看片视频APP下载電力配套的地阻儀專用充電器進行充電。該充電器為智能充電器，當電池充滿時，自動停止對電池進行充電，有效防止電池過充。

注意：儀表長期不用時，應定期對電池進行充電（如兩個月），避免電池過度放電而損壞。用普通電池時切勿充電。
