雙鉗多功能接地電阻測試儀，優良的接地係統是電力、電信、電氣設備安全可靠運行的重要保證。接地電阻大小是接地係統品質優劣的評判依據。精確、快速、簡捷、可靠的接地電阻測量方法，已成為防雷接地領域內技術進步的迫切需要。雙鉗多功能接地電阻測試儀適用於電信、電力、氣象、機房、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。

1．雙鉗多功能接地電阻測試儀雙鉗法

1）雙鉗多功能接地電阻測試儀測量原理

此方法的優點在於：一是操作簡單。可以在不斷開待測設備電源，在其正常工作時進行測試，不必插入測量探頭，也不必將被測電極分開，隻需要雙鉗夾著接地導體就可以測出其接地電阻。二是精度高。其精度可以達到0.01Ω。三是抗幹擾能力強。可以濾出各種工頻諧波。四是可以作為打地樁方式的補充。在很多條件下（如房屋密集或鋪滿水泥的地區），很難甚至不可能采用打樁的方式對接地電阻的測量，使用雙鉗口測試原理，可以不用打接地樁進行測量。該測量原理的唯一的不足是：不能夠直接對單點接地係統的測量。在單點接地係統中應慎用鉗形地阻表。

其測量原理簡述如下：本儀表配有兩個鉗口：電壓鉗和電流鉗。

如圖2所示，電壓鉗在被測回路中激勵出一個感應電勢E，並在被測回路產生電流I，儀表通過電流鉗可以測得I值。通過對E、I的測量，由歐姆定律：R=E/I，即可求得R的值。

圖2  測量原理

2）多極並聯接地電阻的測量

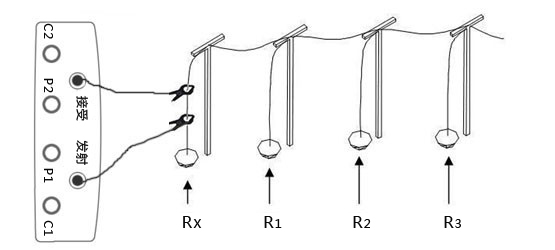

對多點接地係統（例如輸電係統杆塔接地、通信電纜接地係統、某些建築物等），它們通過架空地線（通信電纜的屏蔽層）連接，組成了接地係統。如圖3所示：

圖3 多點接地係統地阻的測量

當用鉗表將兩個鉗口鉗入被測接地線上，兩個鉗口的間距為30cm左右，發射鉗夾插入“發射”航插孔，接收鉗夾插入“接收”航插孔，兩航插孔不可互換，（如上圖測量時）， 其等效電路見下圖。

圖4  等效電路

則RT =Rx+ R0

其中：

RT：儀表測量出的值

Rx：待測接地電阻

R0：所有其它杆塔的接地電阻並聯後的等效電阻。

雖然，從嚴格的接地理論來說，由於有所謂的“互電阻”的存在，R0並不是通常的電工學意義上的並聯值（它會比電工學意義上的並聯值稍大），但是，由於每一個杆塔的接地半球比起杆塔之間的距離要小得多，而且畢竟接地點數量很大，R0要比R1小得多。因此，可以從工程角度有理由地假設R0=0。這樣，91看片在线免费下载所測的電阻就應該是RX了，即RT≈Rx。

多次不同環境、不同場合下與傳統方法進行對比試驗，證明上述假設是完全合理的。

非接觸測量法（即雙鉗法）是一種先進的測量技術，具有諸多優點。不過，測試儀測得的電阻是包括被測接地電阻在內的整個回路的電阻。使用中必須牢記這一點，以利對測量結果的分析。注意：發射鉗夾，接收鉗夾不可互換。

3）雙鉗法測獨立接地體的方法

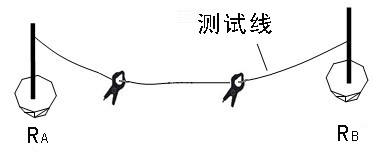

a、雙鉗法在測試過程中，一定要有一個有效的閉合回路。解決的辦法是找一個輔助接電極，將被測接地體與接地良好的輔助地（如自來水管等）用連接線連在一起，將二個鉗口鉗入連接線上，（圖5所示）：二者間距30cm左右，此時按“雙鉗”鍵，進行雙鉗法測量界麵，再按“測試”鍵直接顯示測量結果。測試獨立接地體接地電阻時可根據不同的情況采用不同的測試方法。

b、當機房處於低樓層時（一、二層）可采用地樁測試方法，直接測出接地電阻。

c、機房處於較高樓層時，（二層以上），可采用“獨立接地體”測試方法此種方法是基於將自來水管網的接地電阻理論上認為是零歐姆，但實際上是有電阻值的，此時測試分為二步：第一步，按“獨立接地體”測試方法測出RA；第二步，單獨在一樓將自來水管的接地電阻按“地樁”測試方法測出RB（此時自來水管看作獨立接地體），（RA－RB）即為機房接地裝置的實際接地電阻。　

圖5獨立接地體地阻測量

d、雙鉗法測電阻時，如果測量值顯示溢出，則說明被測電阻已超過本儀表的測量範圍或說明鉗口沒有鉗繞任何金屬導體或被測接地線。

2. 地樁法

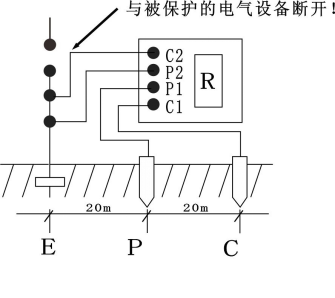

采用圖6的連接方法。此時按“地樁”鍵，進入地樁法測試界麵。再按“測試”鍵可更精確地測量出被測接地體的接地電阻值。

圖6 地樁法測量

3. 存儲

每次測量後，可存貯測量結果。按左移鍵或右移鍵，將光標停在“存儲”上，按“確認”鍵進入存儲功能。輸入要存儲或查看的目號，然後按“確認”即可存儲，例如要將測量數據存儲到第7組內，則將目號調整至007。再按“確認”鍵，進行確認，即可完成存儲。如該目號已存有數據，則原數據被覆蓋。繼續測試，按“確認”鍵，返回測試狀態。本機可存儲200組數據。

4. 查看/刪除

在雙鉗法和地樁法測試界麵，將光標移到“返回”上，再按“確認”鍵，即右進入主菜單，再按“▲”、“▼”鍵，選擇 “查看曆史數據”或“刪除曆史數據”。再按“確認”鍵，進入相應的功能。按“” 、“”左右調整，按“▲” 、“▼”調整數字，按“確認”鍵進行確認，即可查閱存儲數值或刪除存儲的數值。

5. 保持

在雙鉗法，地樁法測試過程中，由於環境影響及外界幹擾等因素，可能會出現數值不穩定的現象。在雙鉗法、地樁法測試界麵，當光標停留在“保持”上時可以按“確認”鍵對測量數值進行鎖定，便於測量者進行記錄和讀取數值。此時屏幕上“保持”變為“解除”，再按一下“確認”即可解除鎖定功能。
